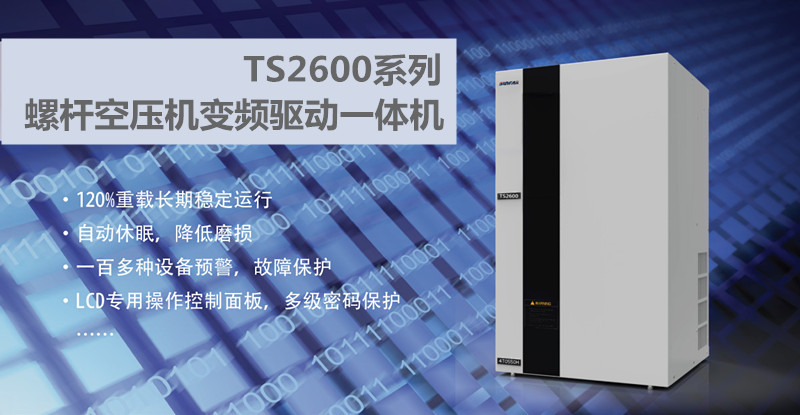

四方TS2600系列螺桿空壓機變頻驅動一體機
2015-03-17 20:58:01 未知TS2600使用高性能閉環矢量變頻單元作為螺桿主電機的控制系統，配置變頻空壓機控制適配卡（標配異步機適配卡），配置變頻螺桿空壓機控制面板，具有安裝調試簡易、集成度高、系統可靠性高、性價比高等優勢，代表了空壓機行業的領先水平。
特點
* 通過優化PID設計，可使系統穩定運行，最大限度避免頻繁加卸載調節；
* 實時監控空壓機過載程度，顯示過載預警信息；
* 具有自動休眠功能，有利于節能，降低設備磨損；
* 可檢測各種堵塞信號，包括空濾、油濾等，LCD顯示屏會及時預警，并可通過復位按鍵清除警告信息；
* 多點溫度檢測：不僅具有油溫檢測通道，同時還有1路PT100溫度檢測通道，也可以作為電機內部溫度檢測使用；
* 提供1路獨立485接口，可作為遠程監控及控制使用或作為多臺空壓機組網使用。LCD顯示屏可修改變頻器相關參數（集成度高）；
* 具有實時時鐘功能，可顯示當前時間并記錄故障發生時間，方便維護及查詢；
* 具有相序檢測功能及油冷風機電流檢測功能，可實時顯示主電機的工作電流，具有電機過載及過流保護功能。
典型應用
* 螺桿式空壓機（異步機）
* 老式空壓機變頻改造
技術參數
輸入電壓、頻率
3AC 380V ±20% ； 50/60Hz
功率范圍
18.5KW~132KW
輸出電壓
3AC 0~380V
輸出頻率
0.0~200.0Hz；
載波頻率
1.5~8.0KHz；（隨功率段調整）
控制方式
閉環矢量控制；開環矢量控制；V/F控制
數字輸入輸出
標準4路數字輸入（DI），包括空濾、油濾、油分，急停，備用等輸入信號
模擬輸入輸出
2路壓力信號輸入；2路油溫（PT100）信號輸入
通訊接口
標配RS485接口，支持MODBUS通訊協議
外部接口
DC24V電源，最大輸出電流：100mA
安裝方式
壁掛式安裝
安全特性
IP20
設計標準
CE
特色功能
* 4段PID設定，保證壓力以最快速度進入穩態，并且無超調；
* 自動切換進入休眠模式，自動喚醒，保證壓力的恒定，降低設備磨損，降低能耗；
* 集成兩路PT100檢測通道，可同時檢測油溫和電機溫度，實現準確的報警和保護；
* 標準MODBUS通訊協議；提供多級密碼保護，防止非法操作導致系統故障。
控制特性
l 閉環矢量控制：零速 220%啟動力矩，調速范圍1：1000；
l 穩速精度 ：±0.02%；轉矩響應時間≦5ms；
l 負載能力 ：120%--長期；160%--60s；180%--10s
l 壓力控制精度：±1%；
l 排氣溫度檢測精度：±1℃；
保護功能
l 過電壓保護、油溫或電機的過熱保護、斷線檢測、輸入缺相保護、輸出缺相保護等；
l 顯示和記錄空濾、油濾堵塞、過載預警等各種警告顯示信息，以及故障時間等信息。
