ST推出新款單片HDMI信號調理 (signal-conditioning) 及保護IC
2015-01-27 21:04:12 本站原創 |
ST推出新款單片HDMI™信號調理 (signal-conditioning) 及保護IC，準備搶攻時下高清電視數據速率最快的4K超高清電視市場。
為了保證超高清信號的完整性，最大限度地降低對HDMI線纜質量的依賴，HDMI2C1新系列產品的所有顯示數據通道 (DDC, Display Data Channel) 都配有主動上拉 (active pull-up) 功能。此外，芯片內部集成的ESD保護電路功能可提升10GHz帶寬的傳輸性能，實現在不失真的前提下傳輸高速4K信號。另一方面，目前市場上最新的HDMI芯片采用的是ESD敏感深納米制造工藝，而HDMI2C1的10V低鉗位電壓 (clamping voltage) 與30ns快速響應時間可有效抑制電涌瞬變事件。
與采用分立的ESD保護器件相比，HDMI2C1芯片可節省80%印刷電路板空間，同時還能加快淘汰率極高的超高清機頂盒與藍光DVD播放器等消費電子產品的上市速度。此外，新芯片還特別針對單層或雙層經濟型印刷電路板優化了其引腳排列。
HDMI2C1系列的其它特性包括可防止短路及過熱保護的5V低壓降(LDO, low-dropout)穩壓器，以及有反向驅動 (back-drive) 保護的HDMI DDC、消費電子控制器 (CEC, Consumer Electronic Control)和熱插拔偵測(HPD, Hot-Plug Detect)線路等功能的電平轉換器 (level shifter) 。新系列共有四款產品，其中包括可在HDMI數據線上與外部ESD保護器或共模濾波器(ST的ECMF™系列)配合使用的HDMI2C1-6C1，進而提高了設計的靈活性。

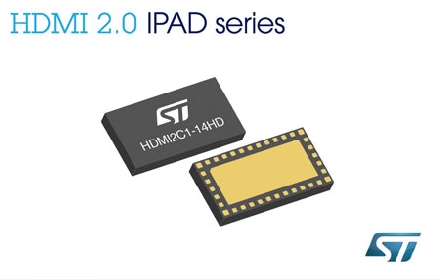

HDMI2C1-14HD、HDMI2C1-14HDS、HDMI2C2-14HD和HDMI2C1-6C1采用QFN-36L或μQFN-18L封裝。
