賽普拉斯低功耗藍牙單芯片為物聯網助力

2015-01-14 21:17:13 本站原創

點擊關注->創芯網公眾號，后臺告知EETOP論壇用戶名，獎勵200信元

物聯網現在已經成為一個商業事實，各種傳感器通過無線技術將現實世界的數據傳輸?shù)?font color="#333333">物聯網上，而低功耗藍牙技術（BLE）則是其中一項重要的無線技術?，F(xiàn)在各種可穿戴設備的井噴發展推動了低功耗藍牙技術的廣泛應用。

而工程師在設計一個基于傳感器的無線物聯網系統時會面對幾方面的設計問題。首先，設計基于傳感器的無線系統本身是比較困難的，需要使用多個IC供應商提供的產品和設計工具，無線規范要求復雜的固件開發如BLE協議棧，要面對新的無線標準；而射頻電路板的設計也比較復雜，無線系統的天線、匹配電路到芯片比較復雜。其次，設計時使用多個IC會增加系統BOM成本，比如會需要傳感器AFE、數字控制邏輯、BLE射頻和MCU；而復雜的用戶界面要求配備額外的觸摸或顯示屏IC。另外，設計基于傳感器的物聯網系統最重要的要求是低功耗，而低功耗模式也會不利于系統電源的優化，這也是個矛盾。

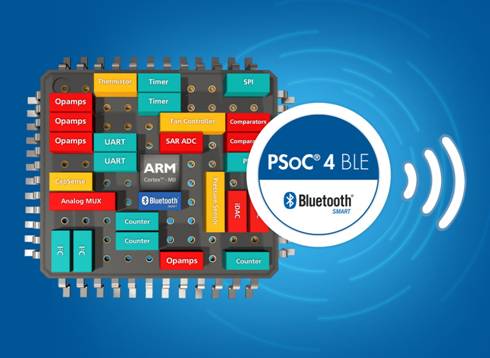

賽普拉斯針對上述挑戰推出的低功耗藍牙單芯片方案PSoC 4 BLE可幫助工程師解決困難，實現無線傳感器物聯網系統的快速設計。PSoC是賽普拉斯特有的一種將可編程模擬和數字集成的片上系統，具有靈活、可靠、易用等特性，發貨量已超過17億片。PSoC4 BLE是一個具有集成BLE射頻的PSoC4芯片。賽普拉斯為PSoC開發特別配備的開發工具PSoC Creator可幫助工程師實現完整的系統設計，其中包含了70多個組件的庫，可任意選擇，通過拖放圖標完成硬件設計，可直接訪問組件數據手冊，可協同設計應用固件和硬件。

PSoC 4 BLE的BLE組件包含了藍牙4.1規范、BLE協議棧及其配置文件，便于開發的API，簡化了協議棧和配置文件的配置。

設計AMN天線匹配網絡（阻容匹配網絡）并非易事。它對PCB布局和寄生電容非常靈敏，調試AMN要求射頻性能最佳，當需要使用多個外部組件時，其調試復雜性明顯增加。通常ＡＭＮ需要７到９個外部組件，而賽普拉斯的ＡＭＮ集成了Balun，因此只要兩個組件，從而簡化了射頻電路板設計并減少了PCB尺寸

PSoC 4 BLE還集成了可編程AFE、數字邏輯以及CapSense，從而降低了系統BOM成本。可編程模擬模塊可以構建傳感器接口的自定義AFE，CapSense可實現復雜而可靠的用戶界面。

PSoC 4 BLE還具有一流的低功耗模式，停止模式下消耗電流最低，同時保持GPIO狀態，休眠模式下保持SRAM的數據，保持深度睡眠模式下整個系統的狀態，使用提供的API可在各低功耗模式間切換，一秒連接間隔耗電18.9μA。PSoC 4 BLE適合開發一些運動健身健康器、可穿戴電子產品、醫療設備、家庭自動化方案、游戲控制器等基于傳感器的低功耗物聯網設備。

同PSoC 4 BLE一起推出的還有PRoC BLE可編程片上射頻系統，與PSoC 4 BLE相比，片上可編程部分減少了，也沒有CapSense部分，適合相對簡單一些的產品如無線觸控鼠標、帶觸控板的無線鍵盤、無線玩具等。

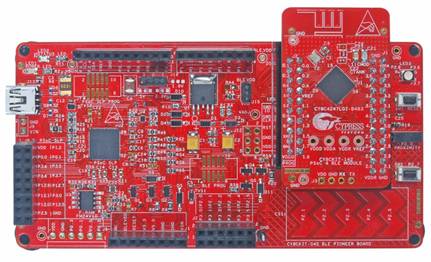

賽普拉斯還同時為用戶提供各種BLE套件如BLE Pioneer DVK評估板、PRoC BLE 模塊、遙控器設計套件、觸摸鼠標設計套件等。用戶可基于這些開發套件快速開發出自己的基于傳感器的低功耗藍牙物聯網產品。
