凌力爾特公司 (Linear Technology Corporation) 推出可兼容 IO-Link PHY (COM1/COM2/COM3) 的工業收發器 LT3669，該器件包含一個高效率降壓型穩壓器和一個低壓差線性穩壓器。LT3669 提供高達 ±60V 的電纜接口保護。該器件還包含喚醒檢測功能以及可編程上電復位定時器以提供系統可靠性。LT3669/-2 在 7.5V 至 40V 的輸入電壓范圍內工作，非常適合工業傳感器應用。LT3669 的內部開關穩壓器可提供高達 100mA 的負載電流，而 LT3669-2 提供高達 300mA 電流。兩種版本都可在 0.8V 至 16V 的輸出電壓范圍內提供高效率。集成的 LDO 由開關輸出供電，提供一個額外輸出以實現更大的設計靈活性，并同時保持高效率。兩種版本都以恒定頻率 / 可同步模式工作，具 250kHz 至 2.2MHz 的可編程開關頻率。這允許使用纖巧的外部組件，再加上 4mm x 5mm QFN-28 封裝，就可為工業 IO-Link 傳感器應用構成占板面積高度緊湊的解決方案。

LT3669/-2 提供具可調擺率和電流限制的堅固線路驅動器，該擺率和電流限制是外部可調以優化 EMC 性能。這些線路驅動器每個可提供 / 吸收高達 250mA 電流，或者當連在一起時可提供 / 吸收 500mA，同時最低殘留電壓低于 2.1V。自適應線路驅動器脈沖電路安全地開關重負載。這些驅動器可非常容易地配置為推挽、上拉或下拉，以最大限度地提高系統靈活性。其他特點包括電流限制檢測和過熱停機。LT3669EUFD 和 LT3669EUFD-2 都有現貨供應，采用 28 引腳耐熱性能增強型 4mm x 5mm QFN 封裝。千片批購價為每片 3.55 美元。工業級版本 LT3669IUFD 和 LT3669IUFD-2 保證工作在 –40°C 至 +150°C 的工作結溫范圍，高溫級版本 LT3669HUFD 和 LT3669HUFD-2 則保證工作在 –40°C 至 +125°C。所有版本都有現貨供應。如需更多信息，請登錄 www.linear.com.cn/product/LT3669。

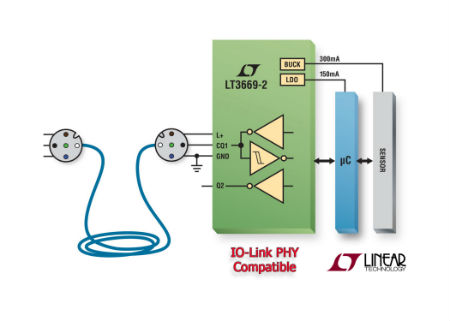

照片說明：具集成的高效率降壓型穩壓器和 LDO 的 IO-Link 收發器

性能概要：LT3669/-2

· 可兼容 IO-Link PHY (COM1/COM2/COM3)

· 電纜接口保護高達 ±60V

· 在 7.5V 至 40V 電壓范圍內工作

· 集成的降壓型開關穩壓器

· 最大負載電流：100mA (LT3669) / 300mA (LT3669-2)

· 可同步和可調開關頻率：250kHz 至 2.2MHz

· 輸出電壓：0.8V 至 16V

· 集成的 150mA LDO 線性穩壓器

· 具可調擺率和電流限制的堅固線路驅動器

· 自適應線路驅動器脈沖方案安全地開關重負載

· 驅動器可配置為推挽、上拉或下拉

· 可調的上電復位定時器

· 小外形 28 引腳耐熱性能增強型 4mm x 5mm QFN 封裝
