ADI推出集成JESD204B串行接口的8通道超聲接收器
2012-10-17 20:31:02 本站原創AD9671接收器能夠調理8通道射頻到基帶頻率數據;與其他器件相比，可降低至少50%的系統FPGA(現場可編程門陣列)處理負擔。該器件集成了低噪聲放大器、可變增益放大器、抗混疊濾波器以及14位模數轉換器，具有業界最高的采樣率(125 MSPS)和信噪比(75 dB SNR)性能，超聲成像質量更佳。8通道接收器是加入 ADI 獲獎超聲接收器產品陣容的最新產品，專為中到高端便攜和手推車式超聲系統而設計。
ADI推出集成JESD204B串行接口的8通道超聲接收器AD9671
ADI 公司醫療保健部副總裁 Pat O’Doherty 表示：“借助首款集成數 Gb、串行數據鏈路的8通道超聲接收器，我們可讓超聲設備設計工程師減少他們數據轉換器和 FPGA 之間的互連數目。通過集成 JESD204B 串行接口，AD9671接收器不僅簡化了 PCB 設計與調試，還可讓制造商進一步降低設計成本、縮小系統尺寸，同時保持出色的整體系統性能。”
AD9671 8通道超聲接收器集成數字 I/Q 解調功能
與 ADI 不久前發布的 AD9670 8通道超聲接收器一樣，AD9671集成的數字I/Q 解調器、可編程振蕩器和16抽頭 FIR(有限脈沖響應)抽取濾波器可降低 FPGA 數字帶寬需求，同時額外將多通道合成為單 CML(電流模式邏輯)數據通道。AD9671還使用模擬 I/Q 解調器提供連續波 (CW) 處理路徑，具有13階諧波抑制，可讓設計人員減少濾波器的數量以降低系統成本、降低設計的復雜度并提升信號靈敏度。它的連續波 (CW) 模式輸出動態范圍為每通道大于160 dBc/√Hz。
AD9671 8通道超聲接收器主要特性
5 Gb串行 JESD204B CML 接口
集成可編程振蕩器的數字 I/Q 解調器
FIR 抽取濾波器
o 每個抽取系數16個抽頭
o 最大抽取數為32
14位、125 MSPS 模數轉換器
o 信噪比 (SNR)：75 dB
8通道 LNA、VGA、AAF、ADC
低功耗：
o TGC(時間增益補償)模式：每通道130 mW (40 MSPS)
o CW(連續波)模式：每通道55 mW
噪聲：典型值0.78 nV/√Hz(5 MHz，增益為21.3 dB)
CW 多普勒信號諧波抑制：13階

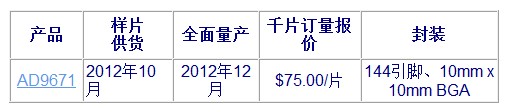

供貨、報價與配套產品
AD9671 8通道接收器集成數字解調器和抽取濾波器，與 ADI 公司 AD9670 8通道接收器引腳兼容，因而設計人員采用通用 PCB 板布局可升級手推式和便攜式超聲設備設計。
