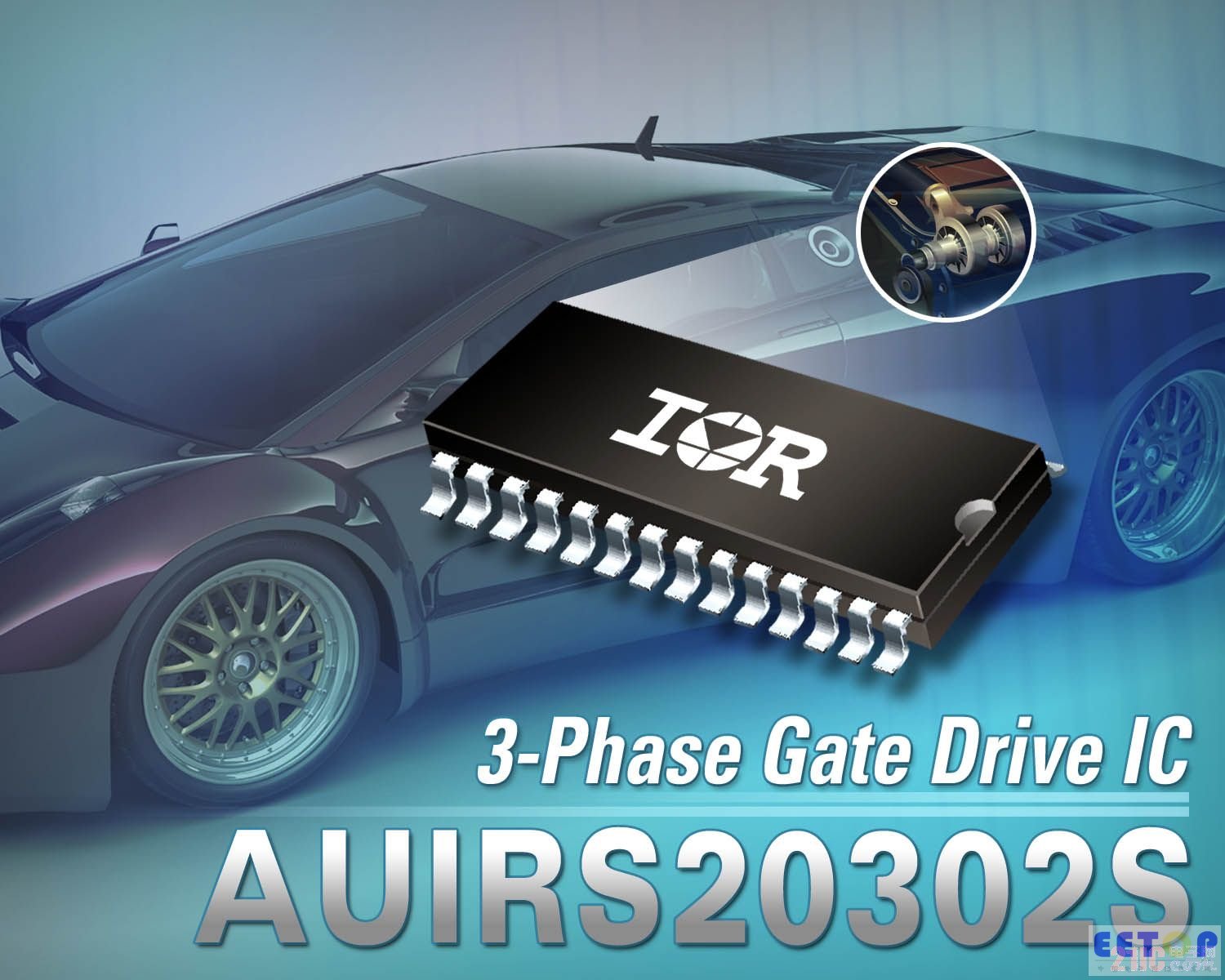

IR針對汽車應用推出AUIRS20302S三相柵極驅動IC
2012-09-11 21:06:15 本站原創
AUIRS20302S適合12V、24V和48V的板網汽車平臺 (boardnet automotive platform) ，這些平臺的最大工作電壓可達200V 。新器件配有一個可自產電源電壓的外部預穩壓器，以確保柵極驅動器即便在負載突降條件下也不超過17V。如果總功耗沒有超過100mA，預穩壓器VPR引腳也能為周圍系統部件提供電壓。
IR亞太區銷售副總裁潘大偉表示：“AUIRS20302S具備完整的保護功能和一個能承受負載突降的預穩壓器，是一個專門針對12V至48V范圍內的汽車和卡車應用而設計，且堅固耐用的三相柵極驅動器。”
AUIRS20302S 能夠驅動六個通過自舉供應高側驅動電路的N通道功率MOSFET或IGBT。該器件還具備嵌入式死區時間、防止交叉?zhèn)鲗?dǎo)功能、以及配備診斷功能的欠壓保護和過流保護。
新器件采用專有的HVIC和鎖存免疫CMOS技術，可以加固整體單片式結構。邏輯輸入與標準CMOS或LSTTL輸出相兼容，低至3.3V邏輯。輸出驅動器具有一個針對最小驅動器交叉?zhèn)鲗?dǎo)而設的高脈沖電流緩沖級。傳播延遲相互匹配，從而簡化了高頻應用中的使用。
所有IR車用IC產品都遵循IR要求零缺陷的汽車質量理念，并經過了動態和靜態器件平均測試及100%自動晶圓級目視檢查。新器件符合AEC-Q100標準，所采用的物料清單環保、不含鉛，并符合電子產品有害物質管制規定 (RoHS)。

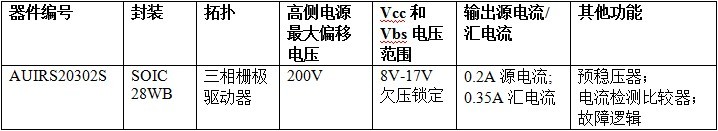

規格
