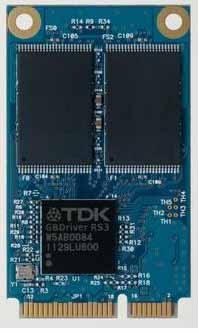

TDK推出工業用內嵌mSATA型SMG3B系列
2012-05-10 12:58:08 本站原創
SMG3B系列使用了敝社自主開發的SSD控制器GBDriver RS3，可擴展到44bit ECC的強大糾錯功能和斷電時的數據保全算法及自動數據更新功能（自動刷新功能），使數據的可靠性得到了飛躍性的提高。同時，通過數據隨機功能將寫入的數據模式隨機化，降低了比特錯誤發生的風險，這也是該產品的一個特點。
閃存方面，使用了高速、高耐久的Single Level Cell（SLC）NAND型閃存，配合借由GBDriver RS3全區域靜態負載平衡而實現的高度寫入分散化功能，即便用在高頻次、連續長期使用的工業設備上也能保持足夠的存儲壽命。
安全功能也非常充足。借助于SMG3B系列的ATA標準安全功能，顧客可自行設定密碼，并可防止數據泄漏、竄改和不當復制。另外，通過AES*128bit加密功能，將數據加密后再寫入閃存，使得逆向工程分析數據不再有效。此外還支持ATA Trim，可將數據完全刪除，并可安心更換、廢棄數據。
術語
• AES: Advanced Encryption Standard的簡稱。是指以美國商務部聯邦信息處理標準FIPS PUB197登錄的區塊加密處理方式。
主要應用
• 瘦客戶機、平板電腦及SATA RAID SSD等所有IT設備和云計算系統
• 魚群探測器、GPS繪圖儀、衛星羅盤、NAVTEX、3D導航雷達裝置、VTS（船舶交通管理系統）裝置、陸地用AIS船舶自動識別裝置、INMARSAT、氣象傳真、氣象衛星圖像接收裝置、ECDIS電子海圖顯示系統等所有海洋導航設備
• 多功能打印機（MFP）和商用投影儀、電話會議系統、電子黑板等所有OA設備
• 卡拉OK點播機、電子游戲機等娛樂設備
• 數字標牌、電子廣告牌和電子POP等廣告顯示裝置
• 半導體制造裝置、數控機床、序列控制器、PLC（可編程邏輯控制器）、觸摸式電腦、內嵌CPU板等所有FA設備
• 自動檢票機、自動售票機、月票售票機、列車運行管理系統、自動機票出票機、自動登機設備等所有站務設備
• 收銀機等的POS機、便利店終端、ATM（自動提款機）等金融結算終端
• 圖像診斷裝置、血液分析裝置、醫療PC、電子病歷系統、DNA微陣列合成裝置、生化自動分析裝置、遠程醫療系統和自動護理系統等所有醫療設備、數據分析設備
• 第四代手機4G數據通信系統（LTE-Advanced/WiMAX2）等所有適用于基站的通信廣播設備以及信息系統設備
• 智能電表、電力網通信基礎設施、電力設備自動控制系統、各種能源管理系統和樓宇空調系統等所有智能電網設備
• 生物認證系統、進出入管理系統、監視器等所有安全終端、防盜設備
• 緊急地震速報系統和家用火災報警器等所有防災設備
主要特點
1.主控(host)接口
該產品符合Serial ATA standard Rev. 2.6的標準與規格，可對應Gen1:1.5Gbps、Gen2:3.0Gbps，實現高速讀取與寫入，讀取速度為170MByte/s，寫入速度為70MByte/sec。
（以上按照Crystal Disk Mark3.1測定，容量為64GByte的情況下，并收受系統環境影響。）
2. 采用單層單元(Single Level Cell，SLC)NAND型閃存
3.采用TDK SSD控制器GBDriver RS3
采用敝社開發的NAND型閃存控制器GBDriver RS3，該控制器擁有如下的信賴性強化技術。
3-1. 全區域靜態負載平衡(Static wear leveling)功能裝置
采用TDK全區域靜態負載平衡(Static wear leveling)算法，可以測算全存儲領域（全區塊）的擦寫（刪除）次數，均等地進行區塊的更換。由于OS/FAT等固定區域也定期進行均等化，因此，閃存的使用壽命得以飛躍性的延長。例如，在容量為64 GB的情況下，可發生約63億次的擦寫，即使一秒鐘發生10次擦寫，擦寫壽命也可以達到20年。
3-2. 斷電容錯算法
由于采用敝社獨自的算法，數據寫入過程中發生斷電現象時，可以降低對讀取對象以外數據的破壞以及關聯數據錯誤出現的風險。
3-3. 糾錯與修復
由于搭載了8bit, 15bit/512Byte, 30bit, 44bit/1KByte ECC及自動刷新功能，可自動修復因反復讀取而產生的比特錯誤（讀取干擾錯誤）。
3-4. 數據統計功能
寫入數據時，為避免同一數據連續被寫入，自動將各種不同的數據類型隨機配置進行寫入，不易發生比特錯誤。
3-5. 自動刷新功能
該功能是指在沒有來自系統訪問的情況下，自動更新修復內部數據的功能。在訪問發生過程中，可以暫時中斷自動刷新，所以不會發生應答延遲的現象。
3-6. 搭載了AES128bit模式的自動加密功能
由于搭載了AES128bit模式的加密功能，可以自動將數據進行加密并寫入NAND型閃存中。從而可以防止個人信息和機密信息的泄漏和竄改。
3-7. 支持ATA Trim指令
通過ATA Trim指令，刪除不必要的數據，可以提高寫入效率。同時，通過本指令可以完全刪除數據，因此可安心更換、廢棄數據。
3-8. 其他功能
（1）全扇區(sector)數設定功能(包括clipping功能)數據區域分割的邏輯塊數量可以按1個扇區單位進行增減。例如，通過減少邏輯塊的數量，可以延長閃存的可擦寫次數。反之，對于無需長壽命的產品，可以通過增加邏輯塊的數量，最大限度地增加存儲容量。
（2）安全(密碼)功能該產品由于使用了ATA標準的保護功能，顧客可以自行設定或者解除密碼。從而顧客可自行認證，安全地存儲重要數據。
（3）使用SMART命令
使用SMART指令，可以得知全部存儲區塊的擦寫（刪除）次數，因此，非常容易掌握閃存的狀態，從而可以對使用壽命進行準確的管理。
4. 技術支持(Solution Support)TDK自2000年起開始自主開發、銷售NAND型閃存控制器GBDriver系列產品。無論是針對國內外顧客還是國外顧客，TDK都充分發揮自主開發技術給予售后技術支持。比如，嵌入式產品市場強烈需求的FAE（Field Application Engineer）體制、信賴性監控功能的實際安裝支持等。
