醫院ICU/CCU IP探視對講系統工程設計
2012-03-15 21:11:24 本站原創北京北大國際醫院設有：危重癥醫院中心ICU設有2個護士工作站，每套護士工作站管理3個探視點，10個病床點;心血管中心設有1個護士工作站，其中一個護士工作站中轉管理，3個探視點，10個病床點。IP ICU探視系統主要由ICU中轉管理主機，IP探視機，IP病房機等網絡連接線路、專用電源和網絡交換機組成。

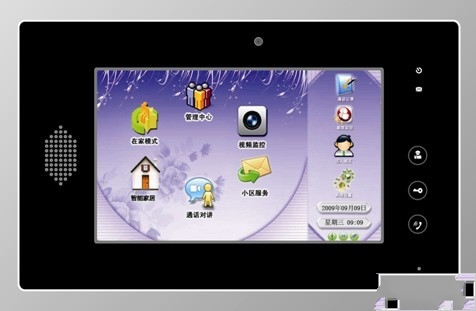

可視中轉管理主機(型號：ICU-J)
可視中轉管理主機(型號：ICU-J)
1：一般放置壁掛在護士站的桌面上(也可壁掛在墻上)，含壁掛安裝底板。
2：采用7寸數字真彩屏，linux操作系統。
3：基于局域網，以TCP/IP協議傳輸視頻、音頻和控制信號，實現雙向可視對講。
4：須配合IP可視探防機和IP可視病床機組成一個系統。
5：免提對講，內置麥克風，立體雙聲道喇叭。
6：最多可接10臺可視探訪分機和1000臺可視病床分機。
7：有呼叫轉接功能，可為IP可視探訪機轉接相應的IP病床機進行可視對講。
8：有監視監聽功能，當病人家屬與病人之間進行通話時，可監視雙方畫面;無通話時，可任意監視室內病人的情況，并可查聽聲音。
9：通話計時功能：可顯示探訪分機與病床分機的通話時間，以便護士查看。
10：有強行切斷通話功能，根據病人的情況控制通話時間。
11：可呼叫病床及對講。
12：采用低照度CMOS彩色攝像頭。
13：工作濕度：≤90%。
14：工作電壓：DC11-14V，待機功率：7.2W，正常工作功率：9.0W，最大功率：11W。
15：存儲溫度：-40～70℃。
16：顯示分辨率：800x480像素。
17：采用雙向視頻H.264，CIF圖像每秒25幀;音頻G.726，每秒16kb。
18：尺寸：250x180x30mm(LxWxH)。

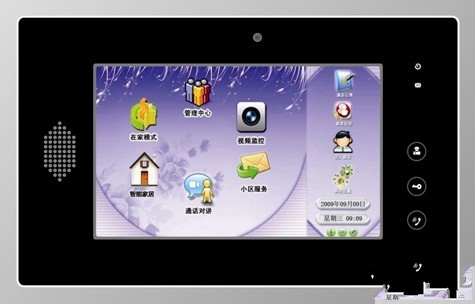

壁掛可視探訪機(型號：ICU-T)
1：壁掛式安裝，含壁掛安裝底板，一般安裝在重病房外的家屬探視點墻壁上，供重病房的病人家屬探視對講時使用。
2：采用7寸數字真彩屏，linux操作系統。
3;須配合可視管理主機和可視病床分機使用。
4：免提可視對講，內置高靈敏度麥克風、高保真立體聲喇叭。
5：基于局域網，以TCP/IP協議傳輸視頻、音頻和控制信號，系統內最大可支持10路探訪可視對講。
6：一鍵式呼叫。當病人家屬探視時，可使用該分機一鍵呼叫主機及雙向可視對講。
7：采用低照度CMOS彩色攝像頭。
8：工作濕度：≤90%。
9：工作電壓：DC11-14V，待機功率：7.2W，正常工作功率：9.0W，最大功率：11W。
10：存儲溫度：-40～70℃。
12：顯示分辨率：800x480像素。
13：采用雙向視頻H.264，CIF圖像每秒25幀;音頻G.726，每秒16kb。
14：尺寸：250x180x30mm(LxWxH)。

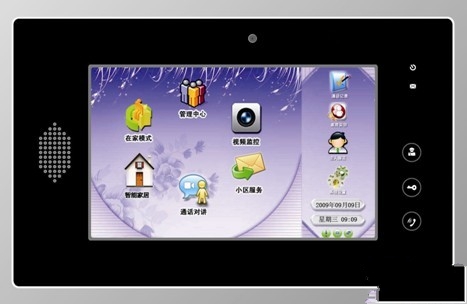

可視病床機(型號：ICU-F)
1：壁掛式安裝，含壁掛安裝底板，或定做萬能支架安裝，一般安裝在重病房的病床上方，供重病房的重病人與病人家屬免提可視對講時使用。
2：采用7寸數字真彩屏，linux操作系統，觸摸式操作，盡顯高檔美觀。
3：須配合可視管理主機和可視探訪分機使用。
4：免提可視對講，內置高靈敏度麥克風、高保真立體聲喇叭，使聲音更加逼真、宏亮。
5：基于局域網，以TCP/IP協議傳輸視頻、音頻和控制信號，系統內最大可支持1000張病床可視對講。
6：當病人家屬探視時，由管理主機轉接，重病人可通過該病床分機與探視的病人家屬進行雙向可視對講。
7：可呼叫管理主機及對講。
8：采用低照度CMOS彩色攝像頭。
9：工作濕度：≤90%。
10：工作電壓：DC11-14V，待機功率：7.2W，正常工作功率：9.0W，最大功率：11W。
11：存儲溫度：-40～70℃。
12：顯示分辨率：800x480像素。
13：采用雙向視頻H.264，CIF圖像每秒25幀;音頻G.726，每秒16kb。
14：尺寸：250x180x30mm(LxWxH)。

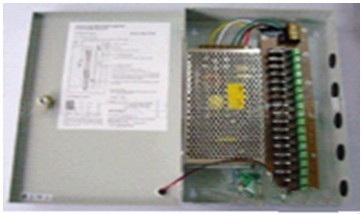

專用電源(型號：ICU-D)
1：有ICU-D專用電源可向管理主機、探訪分機、病床分機供電，并彼此隔離。
2： ICU-D專用電源，最大輸出功率：120W，最多可接8個探訪分機、病床分機或管理主機。
3：輸入電壓：AC220V。
4：輸出電壓：DC12V。
5：尺寸：246x254x71mm(LxWxH)。

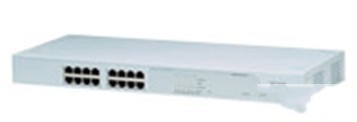

網絡交換機
1：用于連接是管理主機和分機的中間設備，客戶可根據工程情況自購任意品牌、型號及規格的交換機。
2：16口10/100/1000M自適應以太網交換機，機柜式安裝，一般安裝在弱電間。
3：提供16個10/100/1000Mbps自適應端口，所有端口均支持自動翻轉功能，既可用作普通口，也可用作級聯口。
4：提供了一個簡單、經濟、高性能、無縫隙、標準的遷移到1000M網絡的解決方法，在提高工作組性能上提供了很大的
靈活性，具有使用簡單靈活，安裝方便，性能優越，性價比高的特點，是您提高服務速度的理想選擇。
5：符合IEEE 802.3、IEEE 802.3u標準。
7：16個10/100/1000M自適應RJ45端口。
8：19英寸標準機架鋼殼結構設計。
9：內置電源，直接取220V市電，功耗最大88W。
10：存儲溫度：-40～70℃。
系統設計及安裝
系統接線圖說明:
系統圖是純IP架構，電源二芯線給機器供電。
系統布線要求
系統一臺可視主機可接10臺可視探訪分機和1000臺可視病床分機，每路分機布線采用五類網線組成局域網，兩芯電源線布到后備電源，集中供電，方便管理;
系統須單獨布線。 如與弱電線路平行布線時，線間距離不小于15mm。 如與強電線路平行布線時，線間距離不小于200mm。
系統布線包括可視管理主機、可視探訪分機、可視病床分機和后備電源，通過局域網傳輸視頻和音頻，通過后備電源集中給各機器供電，其中ICU-D可以帶8臺機器，并彼此隔離互不干擾。
