京瓷研發出利用光刻加工技術的AT切割水晶振動子
2012-01-31 20:43:25 本站原創該產品計劃從2012年 3月起出樣品，2012年夏季以后開始量產，初期月產量預計達50萬個，將由京瓷株式會社負責銷售。
AT切割水晶振動子作為產生IC等基準信號的元件，被廣泛應用于手機、智能電話、保健產品等各種電子設備。近年來，隨著設備的高功能化，對元件精準度的要求也在日益提高。而以往的機械研磨加工※1在加工精度上存在一定的局限性，不僅元件特性參差不齊，而且設計試制往往需要2～3個月，這些都成為待解課題。

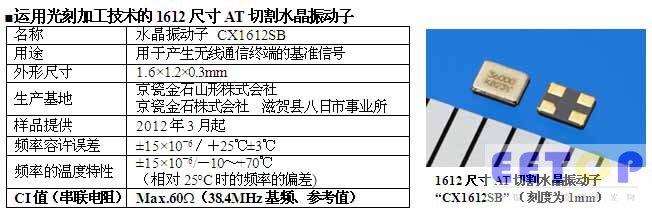

此次研發的產品，運用了可以在1片水晶基板（晶圓）上形成多個微細圖案的、采用光刻加工的獨有制造技術，具有如下特點。
1. 表示振蕩時阻抗程度的CI值降至60Ω，與機械研磨加工品相比改善了25%
在成功抑制了水晶元件的尺寸偏差和加工變形的基礎上，應用高超的設計技術，將水晶元件加工成本公司獨有的橢圓、凸面（臺式※2 ）形狀，使新產品的CI值從原來的80Ω降到至60Ω，成功改善了25%。
2. 設計試制周期最短可縮短到1個月
機械研磨加工需要先將每個水晶元件加工成單片之后再進行研磨，因此需要2～3個月的周期，而光刻加工不需要研磨加工工序，在1個水晶晶圓上可同時形成多個元件，因此，可將設計試制周期最短縮短到1個月，即原來的一半。
京瓷金石將運用新開發的AT切割水晶振動子光刻加工制造技術，在保持元器件高精準度的基礎上，為進一步實現小型化而不懈努力。
京瓷金石所擁有的高端元素科技的匯集
本次開發的新產品，不僅運用了光刻加工技術，還融合了京瓷金石至今積累的下列技術。
1. 歷經多年積累的高品質人工水晶培育技術
通過京瓷金石歷經50多年的磨礪所積累的卓越的人工水晶培育技術（培育爐條件、培育材料、清洗等）、以及可培育直徑達650mm的大型人工水晶培育爐，可以將無缺陷、高Q值※3的大型人工水晶用作光刻加工的原材料。
2. 高精準晶圓加工技術
通過巧妙融合京瓷金石獨有的、可將人工水晶進行高精準切割、研磨加工的技術，將決定AT切割水晶振動子頻率的晶圓厚度加工到納米級的精度（平面度、平行度）。
3. 高超的設計技術
京瓷金石為了將振動能量封入水晶元件內，運用高超的設計、評價技術，將水晶元件加工成本公司獨有的橢圓、臺式形狀，從而成功抑制了CI值。
※1 機械研磨加工：使用切削工具或機床研磨原材料的一種加工方式。
※2臺式形狀：所謂臺式(Mesa)，是指通過差別侵蝕形成的臺面狀的凸臺。通過蝕刻等方式將截面加工成凸狀的均稱為臺式形狀。
※3 高Q值：表示振蕩發生容易度的Q值(Quality factor)越高，說明材料特性越穩定。
