泛華恒興推出傾角傳感器自動化校準與測試系統
2011-11-28 21:00:54 本站原創該系統主要用于對某型單軸傾角傳感器的檢測，可實現對24個被測件的同步測試。系統通過高密度的機械結構與伺服控制單元與圓光柵，提供穩定的傾斜角度控制并獲得精確的角度反饋。通過檢測被測件的反饋角度，分析線性度來判斷被測件是否合格。
傾角傳感器自動化校準與測試系統
傾角傳感器自動化校準與測試系統以“柔性測試”技術為基礎，充分展示了泛華在系統、機械結構、軟件等各方面的技術能力。與傳統的傾角傳感器測試設備相比，該設備是一部具有高精確度的自動化測試系統，系統的定位精度小于0.001°，旋轉角度反饋精度可達0.007°。同時，系統采用模塊化設計，方便拆卸更換夾具及測試臺，不僅可根據客戶的需求安裝相應的測試模塊，從成本角度為客戶考慮，更提供了一種人性化的測試體驗。
系統的機械結構設計是該產品的一大亮點，其中測試臺架，大理石平臺，旋轉主軸，掛板，夾具以及拖鏈結構，從選型設計到加工裝配等各個環節上保證了系統的整體精度。主軸一轉的最大分度誤差為26.5"，被測件與重垂線的安裝夾角小于0.1°，確保了系統機械結構的高精密度。

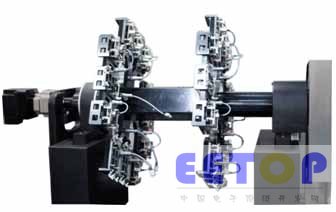

傾角傳感器自動化校準與測試系統主軸圖
與此同時，該系統還具有快速穩定的伺服運動控制、校準反饋、高校的并行測試、靈活的軟件配置等各項功能，系統的模塊化以及軟硬件結構設計，更為系統的高擴展性奠定了基礎。
