Avago推出光電耦合器ACPL-x484
2011-11-10 21:08:03 本站原創
ACPL-x484光電耦合器具有30kV/µs的高共模抑制(CMR)性能，能夠防止IPM的錯誤驅動，并確保在噪聲環境中可靠運行。這些產品具有100ns的短傳播延遲特點，可實現快速轉換，從而可降低死區時間，并提高效率和操作精確度。這些光電耦合器配備4.5V至30V寬泛的供電電壓，可確保驅動IPM達到最佳水平，進而降低系統功率預算。
“這些新型的光電耦合器將IPM的速度限制和門驅動接口性能推到了極限水平，顯示了我們所具備的為客戶帶來價值的實力，”Avago光電耦合器產品市場營銷總監Kheng-Jam Lee說。“新產品強勁的噪聲抑制特點、靈活的供電電壓范圍和多種緊湊型封裝擴展了我們在市場上領先的光電耦合器產品系列，從而可更好地用于更廣泛的工業和大型家電應用。”

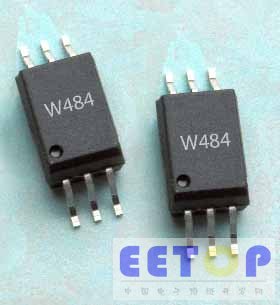

ACPL-M484和ACPL-P484光電耦合器提供每分鐘3,750Vrms的輸入輸出耐受電壓，而ACPL-W484為每分鐘5,000Vrms，均符合UL 1577標準。這些產品均符合IEC/EN/DIN EN 60747-5-2審核標準。ACPL-M484的工作電壓(Viorm)為560Vpeak；ACPL-P484為891Vpeak；ACPL-W484為1140Vpeak。它們也符合CSA標準。ACPL-M484為SO-5封裝，電氣間隙與爬電距離為5毫米。ACPL-P484為擴展型SO-6封裝，電氣間隙與爬電距離分別為7毫米和8毫米。ACPL-W484為擴展型SO-6封裝，電氣間隙和爬電距離為8毫米。
其他ACPL-x484產品特性
• 脈寬失真(PWD)降低，從而可實現快速驅動
• 用于保護IPM的滯回欠壓鎖定
• 電源電流Icc低，支持自舉電源
• 正輸出類型(圖騰柱輸出)
• 真值表保證：Vcc為4.5V至30V
• 工業溫度范圍：-40°C至105°C
• 低LED驅動電流：4mA(最小值)
Avago直接銷售渠道及全球分銷合作伙伴現在可提供ACPL-x484光電耦合器樣品及產品。
