ST推出STM32F4 Discovery Kit微控制器設計工具
2011-11-06 15:58:47 本站原創橫跨多重電子應用領域、全球領先的半導體供應商及微控制器供應商意法半導體（STMicroelectronics，簡稱ST；紐約證券交易所代碼：STM），繼成功推出先進STM32F4系列 ARM® Cortex™-M4微控制器后，現向全球授權經銷商提供STM32F4 Discovery Kit微控制器設計工具。這套開發工具為STM32微控制器用戶提供成本極低的開發環境，讓他們能夠快速、順利地啟動產品設計。
STM32F4探索套件(Discovery Kit)延續了意法半導體已在市場取得成功的探索套件設計理念，現有的基于STM8S/L和STM32L/VL系列的USB即插即用套件，售價均低于10美元。新的STM32F4套件包括一塊STM32F407VGT6微控制器的應用評估板，板上的電路著重圍繞微控制器的信號處理功能和創新的外設，讓用戶能夠加快開發相應的應用。在外設接口方面，評估板裝有1個用于檢測動作和手勢的MEMS運動傳感器、1個MEMS數字麥克風以及內置D類揚聲器驅動器的音頻數模轉換器（DAC）、按鈕、LED指示燈以及1個用于連接USB OTG設備的USB micro-A/B接口。
該設計工具內置供快速調試程序代碼的STLINK/V2，并兼容第三方的集成設計環境（IDE），如Atollic TrueSTUDIO、IAR EWARM、Keil MDK-ARM以及Tasking VX-Toolset。設計人員可將該設計工具與IAR和Keil的免費發行版設計工具配合使用，開發代碼量小于32KB的應用程序；使用Atollic TrueSTUDIO Lite工具時則對代碼量或使用時間沒有限制。此外，該套件還提供大量的庫函數和操作例程，如音頻播放和錄音、通過USB移動盤進行固件升級、操作系統看門狗定時器、使用微控制器的低功耗模式等。板載閃存中預裝了MEMS運動感應演示軟件。
意法半導體微控制器產品部總經理Michel Buffa表示：“STM32F4 Discovery Kit包含初學者和有經驗用戶快速開始一項新設計所需的全部資源，STM8和STM32 Discovery Kit工具目前出貨已超過120,000套，STM32F4 Discovery Kit的出貨量也已超過10,000套。隨著開發人員開始選用STM32F4系列微控制器，追求更高的性能和更多的功能，我們預計市場需求將會逐漸提高。”
意法半導體于2011年9月發布了全球迄今性能最強的處理速度達到210DMIPS/363 Coremark（168MHz）的Cortex-M微控制器STM32F4系列，該系列產品分為STM32F405、STM32F407、STM32F415和STM32F417四大產品線。新產品的問世讓意法半導體的STM32平臺增加到擁有250余款引腳和軟件相互兼容的微控制器產品，讓設計人員能夠充分利用內置浮點運算單元的ARM Cortex-M4處理器的先進信號處理功能和強化的處理速度。相較于現有的STM32 ARM Cortex-M3微控制器產品，新系列產品提供更多創新的數據接口，包括數據速率高達54M字節/s的并行相機接口、PLL（鎖相環）、全雙工I2S等專用音頻接口、15個通信接口（如SPI、SDIO、CAN等）以及2個USB OTG接口。
除STM32F4 全系列產品整合的CRC 計算單元和模擬真隨機數發生器外，STM32F415和STM32F417兩大產品線還整合了1個加密/哈希處理器，為AES 128、192, 256、3DES以及HASH（MD5, SHA-1）加密算法提供硬件加速功能。全系列產品還共享節能創新技術，如動態功率調整、增強型低功耗實時時鐘以及高能效的90nm CMOS制程。
STM32F4 Discovery Kit的主要特性：
·STM32F407VGT6微控制器：168MHz主頻, 1 MB閃存, 192 KB RAM
·USB接口供電或外接5V電源
·LIS302DL：意法半導體MEMS運動傳感器，3軸數字輸出加速度計
·MP45DT02：意法半導體MEMS音頻傳感器，全方向數字麥克風
·CS43L22：集成D類揚聲器驅動電路的音頻數模轉換器
·簡化電路板連接和測試的擴展頭

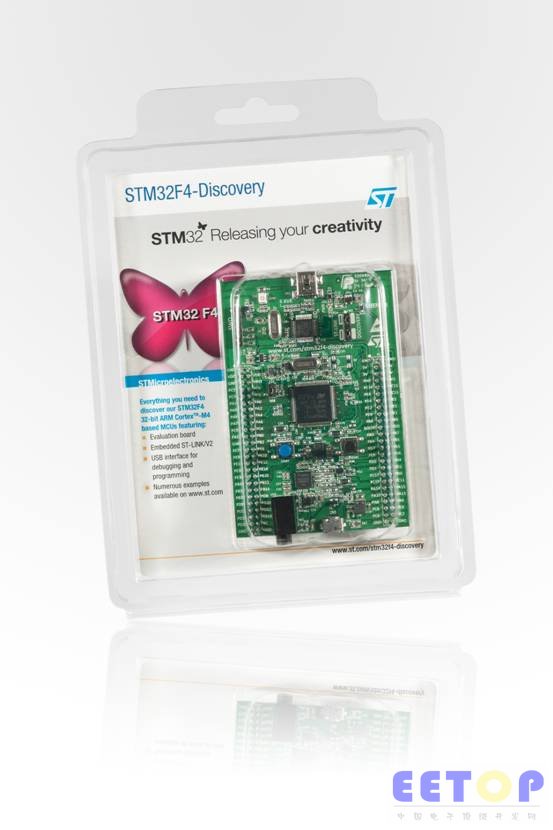

STM32F4 Discovery Kit已通過意法半導體及其在北美、亞太地區、歐盟以及新興地區（歐洲、中東及非洲）的授權經銷商上市銷售，意法半導體授權經銷商包括艾睿（Arrow）、安富利（Avnet）、Digikey、EBV Elektronik、富昌電子（Future Electronics）、貿澤電子（Mouser Electronics）、 Premier Farnell和Rutronik Electronic Components。該套工具采用吸塑包裝。
