Diodes為功率因子校正應用提供嶄新高電壓整流器

2011-10-31 21:31:11 本站原創

點擊關注->創芯網公眾號，后臺告知EETOP論壇用戶名，獎勵200信元

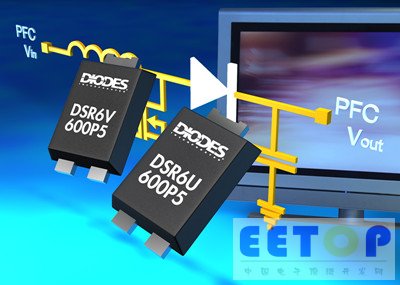

近日Diodes公司針對功率因子校正 (Power Factor Correction，簡稱PFC) 升壓二極管應用，推出一對嶄新的600V DiodeStar 整流器，以擴展其DiodeStar產品系列。DSR6V600P5及DSR6U600P5以Diodes專有的powerDI5 封裝。該封裝具備高熱效能及厚度薄的特性，從而能使用之設計的產品更薄、熱效能更顯著。


超小型powerDI5封裝的離板高度為1.1毫米，比業內的DPak標準薄52%，而且只有DPak占電路板空間的43%。此外，該封裝亦能顯著降低熱阻 (Rthj-c)，因此容許更高密度的設計。

DSR6V600P5為專門應用在持續導通模式 (CCM) 操作的PFC電路進行了優化，并具備低反向恢復時間 (Trr) 和低反向恢復電荷 (Qrr) 的特性，從而能把升壓二極管的反向恢復損耗減至最低。同樣，DSR6U600P5也調整至低正向壓降 (VF) 和低反向恢復時間，滿足在臨界導電模式 (BCM) 中操作的PFC電路所需的折衷要求。

DSR6V600P5 與 DSR6U600P5的典型軟度因子 (Typical softness factor) 均為0.7，能降低軟開關所引致的電氣噪音，降低EMI屏蔽與緩沖電路，從而簡化其設計并減少組件數量。

這些嶄新的高電壓整流器，特別適用于LED電視及轉接器等高密度的開關模式電源 (SMPS)，亦可作為高強度氣體放電 (High-intensity discharge，簡稱HID) 照明應用中循環二極管的理想選擇。
