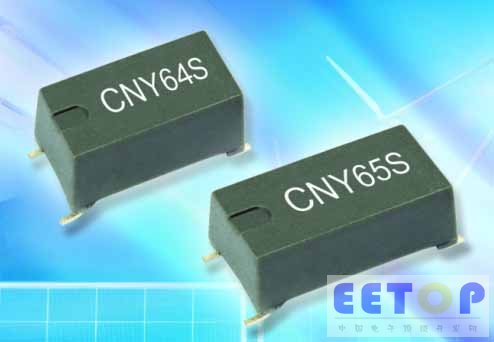

Vishay推出CAT IV高壓隔離光耦CNY64ST和CNY65ST
2011-10-24 22:22:05 本站原創國際電工技術委員會(IEC)定義了從CAT I到CAT IV的4類不同裝置的防護標準。分類IV的防護要求最為嚴格，因?yàn)檫@個分類一般涉及到與公共電網的電連接。CNY6x系列CAT IV光耦可保護設備和人員避免遭受高壓尖峰或12,000V瞬態，以及1450VPEAK循環峰值電壓的損壞和傷害，同時使數據能從高壓側向低壓監控設備傳送。
除滿足IEC對過壓瞬態和循環峰值電壓的要求之外，CNY6x系列光耦的爬電距離最長可達17mm，被認證可用于工作電壓高達1000V的CAT IV裝置。爬電距離是封裝外表面從輸入到輸出引腳的沿任何路徑的最短距離。
對于今天發布的表面貼裝器件，CNY64ST系列的爬電距離為9.5mm，CNY65ST系列的爬電距離為14mm，CAT IV工作電壓可達600V。兩款器件的絕緣距離大于3mm，這個距離是紅外發射二極管到光電晶體管之間穿透絕緣的內部距離。
CAT IV光耦在5mA條件下的CTR數值為50%～300%，工作溫度為-55℃～+85℃，正向電流為75mA。器件是對環境友好的“綠色”產品，符合RoHS指令2002/95/EC和WEEE 2002/96/EC。
CNY64ST和CNY65ST系列現可提供樣品，并已實現量產，大宗訂貨的供貨周期為六周到八周。
