SMSC發布業界首款7端口USB 3.0混合式集線控制器系列產品

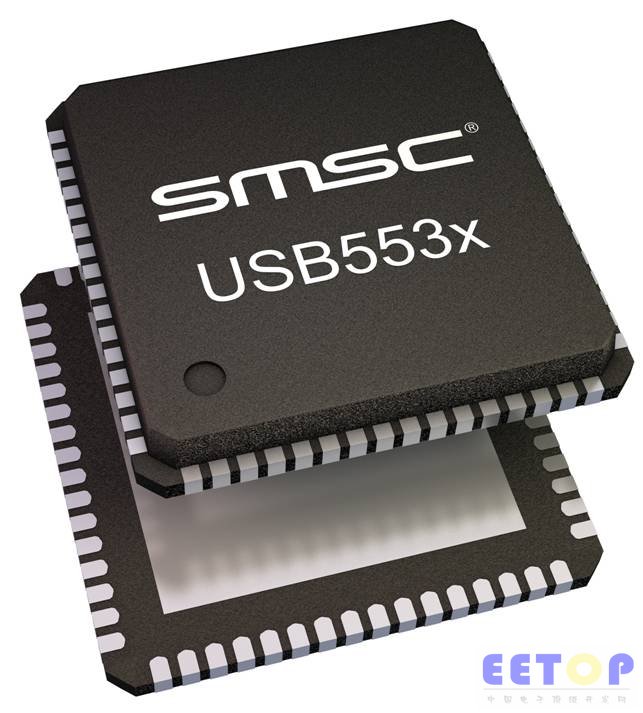

2011-08-09 20:28:37 本站原創致力于實現多樣化系統連接的領先半導體廠商SMSC今天發布USB553x，這是一款包含7端口和4端口兩種規格的USB 3.0集線控制器系列產品。這些新的SuperSpeed USB集線器可為新興的USB 3.0應用產品設計人員帶來業界最小面積，擁有最佳整體成本的“混合式速度”配置。這些器件還具備可增強性能的可編程靈活配置，并支持2層PCB設計。USB553X系列是可用于在擴展基座、擴展端口、功能多合一顯示器等的優異USB端口擴展解決方案，同時也是配備SuperSpeed USB主機連接功能的超級移動PC、平板電腦和筆記本電腦的外設集線器理想選擇。
過去十年來，SMSC一直是USB 2.0解決方案的領先供應商，已出貨超過2億顆的USB器件。SMSC低功耗、小面積的專業設計能力，使我們成為許多USB計算、消費和汽車平臺業界頂尖設計人員的重要伙伴，因此也順理成章地很成為SuperSpeed USB的設計伙伴。
SMSC副總裁兼連接器件產品線總經理Charles Forni表示：“USB 3.0的性能比USB 2.0提升了十倍多，這將為需要高速下載的消費者開創新一輪應用。USB 3.0可滿足多用途、高性能的連接需求，能讓消費者輕松地在不同裝置間傳輸大量數據。”
除了能夠以更快的速度傳輸數據外，速度達5 Gbps的SuperSpeed USB還具備了深遠改變未來移動運算設計的潛力。隨著移動PC日益輕薄，采取超輕薄工業設計的產品會將I/O接頭移到專門用來擴展連接功能的擴充基座上。
SMSC資深營銷總監Mark Fu表示：“USB是一項設計完備的接口技術，幾乎可以轉接成現今PC中的任何一個I/O端口。通過SuperSpeed版本的新增帶寬，USB 3.0能夠利用PC上的單一USB連接整合音頻、視頻、存儲和人機接口數據。我們的7端口集線器USB5537為需要所有這些功能的USB擴展基座提供理想選擇。”
用于新一代移動運算裝置的5Gbps外設連接性
由于要求更佳的移動性，越來越多的筆記本電腦僅提供較少的內置I/O端口，以達到理想的便攜式外型設計。一般筆電通常會具備至少兩個USB端口，但沒有PC卡插槽，有時甚至沒有以太網絡端口(RJ45)。新興的平板電腦的工業設計又更為精簡。這些精簡的設計限制了顯示屏大小，并將儲存和傳統的輸入/輸出端口轉移到擴展基座這類的外設配備。雖然這些設計概念的改變提升了可移植性，但當消費者從移動用途轉移到家庭或辦公室等較為靜態的環境時，仍然希望能從這個尺寸較小、功能較少的裝置中獲得完善的PC使用體驗。為了從超級移動PC的使用中取得與臺式機相同的連接性，一般用戶會需要多個USB端口來連接全尺寸鍵盤、鼠標、多功能打印機以及因應數據日益增加的外接式硬盤，或加載軟件用的DVD-ROM。高級用戶可能會需要更多的端口，便于與便攜式媒體播放器同步連接、為移動電話充電、連接環繞聲音響，甚至驅動外接液晶顯示器以擴大顯示畫面。SMSC的USB553x產品系列是適用于USB擴展端口和擴展基座的全新解決方案，可為新款移動PC提供附加的USB連接功能。
擴展基座的SuperSpeed新連接功能選項
當用于獨立式USB集線器時，USB5537可通過單一USB端口與主機系統連接，提供四個USB 3.0端口和三個USB 2.0端口。USB5537用于USB擴展基座時，可提供七個USB端口作為內部和外部接點，具備極佳的多功能性。USB集線器通常是位于USB擴展基座的中心，以作為對外連接的核心樞紐。SMSC的USB5537專為滿足此項功能而設計。USB5537還整合了PortMap、PortSwap、VariSense、PHYBoost和USB電池充電1.2規范，能輕松處理嵌入式USB連接，并提供設計人員極大的靈活性，以滿足業界嚴苛的USB認證需求，這些需求常會給資深的系統設計人員帶來配置上的挑戰。
通過既有的USB安裝基礎，SMSC可提供已經通過市場驗證的互操作性的USB 3.0集線器系列產品
USB5537和USB5534都保有SMSC的MultiTRAK™技術，可提供專用管線或事務轉譯器(Transaction Translator，TT)，以為每一臺下行的全速(Full-Speed)裝置處理高速USB流量。盡管業界預期USB生態系統將迅速地從高速(High-Speed, 480 Mbps)向SuperSpeed轉移，但目前市場上仍有將近100億臺已經安裝了USB的設備基礎，同時現今出貨產品仍是以全速和高速規格為主。
Mark Fu指出：“選用USB 3.0集線器解決方案時，銜接既有USB 1.1和USB 2.0產品的性能和互操作性是客戶的關鍵需求。USB553x系列產品是延續了我們歷經五代、獲得全球領先OEM和ODM廠商信任，且經市場驗證的高速USB集線器產品。我們擁有的USB 2.0互操作性經驗與知識，使得SMSC自然而然地成為設計USB 3.0集線器解決方案時的理想伙伴。”
除了符合商業級設計需求，USB553x系列也適用于符合攝氏-40度至85度操作條件的工業溫度范圍。
特性 | USB5537 | USB5534 |
下行端口總數量 | 7 | 4 |
USB3.0下行端口 | 4 | 4 |
僅USB2.0下行端口 | 3 | 0 |
封裝類型 | 72 QFN | 64 QFN |
封裝大小 | 10x 10mm2 | 8x 8mm2 |
PortMap | u | u |
PortSwap | u | u |
PHYBoost | u | u |
商用溫度(0~70C) | u | u |
工業溫度(-40~85C) | u | u |
通過OTP、SPI、ROM、SMBus自定義配置 | u | u |
USB電池充電1.2規范 | u | u |
選配的HSIC下行端口 | u | u |
價格與供應情況
USB5537和USB5534樣片即日起開始供應，每千顆采購的單價范圍為3.30美元(商業級)至4.45美元(工業級)。
