安森美半導體推出同步整流(SR)控制器優化用于LLC諧振轉換器拓?fù)浣Y(jié)構

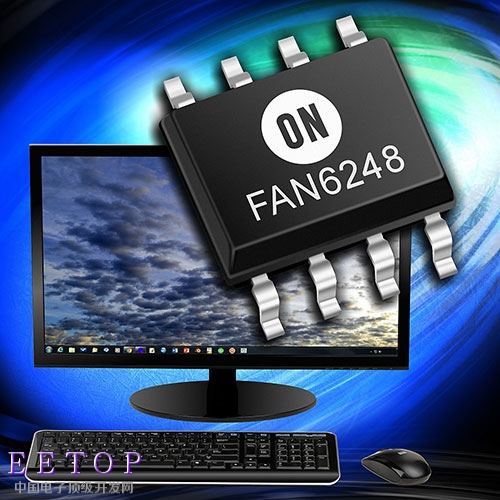

2017-05-16 17:01:56 未知PCIM 2017 –9號廳 342號展位- 德國紐倫堡–2017年5月16日 – 推動高能效創新的安森美半導體(ON Semiconductor，美國納斯達克上市代號：ON)，推出了先進的同步整流(SR)控制器優化用于LLC諧振轉換器拓?fù)浣Y(jié)構。FAN6248需用的額外元件最少，提供高能效，簡化熱管理，提升整體系統可靠性，和簡化LLC電源的設計。
FAN6248是用于現代高性能電源單元（PSU）的一個理想方案，這些應用要求在一個小的空間提供高可靠性和能效。典型應用包括服務器和臺式電腦、游戲機、大屏LCD TV和OLED TV、網絡、電信和LED照明。
該器件采用先進混合的SR控制法，結合瞬時漏電壓檢測與以前的開關周期信息。單獨的100 V額定值檢測輸入準確地檢測到兩個SR MOSFET兩端的漏源電壓，支持次級繞組中的任何不對稱或不良耦合。FAN6248采用這種先進的控制法，防止電流反向和避免由于電容電流尖峰誤觸發SR，提供高度可靠的工作。在控制器內的反擊穿控制增強PSU的可靠性和防止同時導通兩個SR MOSFET的潛在破壞性。
FAN6248和僅兩個外部電阻及MOSFET成就一個支持達800 W的簡單LLC轉換器。尤其在嘈雜的環境中，添加兩個電容器進一步增強系統的穩定性。FAN6248在寬范圍的功率等級可靠、高效地運行，實現上述諧振工作而不產生電壓尖峰。在空載時，F(xiàn)AN6248進入綠色模式和關閉。在輕載條件下，在綠色模式的控制器脈沖提供高能效標準如80 PLUS®、DoE VI和 CoC Tier 2所要求的極高能效供電。
內置自適應寄生電感補償還最大限度地減少由于封裝的雜散電感在SR MOSFET的體二極管導通，從而提高PSU能效。該系列有四款器件；電源設計人員能基于開關頻率（25 kHz至70 khz或60 kHz至70 khz）和與MOSFET有關的雜散電感水平選擇最適合他們應用的型號。范圍適用于采用TO-220、D2PAK、DPAK或PQFN封裝形式的MOSFET。此外，F(xiàn)AN6248的10.5 V高柵極驅動輸出確保能驅動這些極寬廣范圍的MOSFET。
安森美半導體電源轉換方案總經理Shane Chilton說：“FAN6248全面解決現代LLC電源設計人員的需求。創新之處如混合控制法和自適應寄生電感補償確保可靠和高效的運行。僅需兩個電阻器和MOSFET便能實現最先進的LLC轉換器，該控制器將廣受需要高性能的應用設計工程師的歡迎。”
安森美半導體提供設計支援，包括采用完整的LLC設計的一個240 W評估板，還提供子板以結合FAN6248到現有設計。請聯系您的安森美半導體銷售代表以申請?jiān)u估板。
封裝和定價
FAN6248采用SOIC-8封裝，每10,000片批量的單價為0.487美元。
