日置推出功率分析儀3390-10

2011-07-31 18:18:34 本站原創

點擊關注->創芯網公眾號，后臺告知EETOP論壇用戶名，獎勵200信元

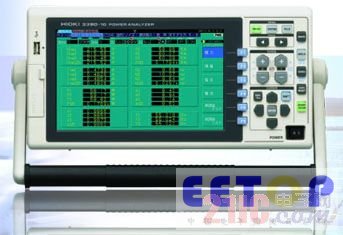

日本日置（HIOKI）公司于近期新推出一款高精度功率分析儀：3390-10。該機型可通過使用電流傳感器達到最高“±0.1%”的高精度。比本公司廣受好評的3390提高了0.06%，業界領先。

■閉口型電流傳感器方式

超過直接結線方式的精度

閉口型電流傳感器

CT6862-10，CT6863-10，9709-10

50A，200A，500A的3種機型

隨著我國乃至全球新興能源行業日新月異的發展，在眾多諸如：馬達、變頻器、太陽能面板、功率調節器、EV、空調等節能等領域中對于功率和效率的要求也日益提高。需要高精度、準確的進行大電流的測量。3390-10最高±0.1%的高精度測量，有利于實現最高效率。

下面一起看看詳細參數，以便更直觀的了解3390-10的真正實力

精度
	電壓（U）	電流（I）	有功功率（P）
DC	±0.07%rdg. ±0.1%f.s.	±0.07%rdg. ±0.1%f.s.	±0.07%rdg. ±0.1%f.s.
45~66Hz	±0.05%rdg. ±0.05%f.s.	±0.05%rdg. ±0.05%f.s.	±0.05%rdg. ±0.05%f.s.
	上述頻率范圍中，按照和專用電流測量選件組合來規定。（f.s.適用3390-10的量程） 1000V以上的電壓、有功功率為參考值。
	電壓（U）	電流（I）	有功功率（P）
0.5Hz~30Hz	±0.1%rdg. ±0.2%f.s.	±0.1%rdg. ±0.2%f.s.	±0.1%rdg. ±0.2%f.s.
30Hz~45Hz	±0.1%rdg. ±0.1%f.s.	±0.1%rdg. ±0.1%f.s.	±0.1%rdg. ±0.1%f.s.
66Hz~1kHz	±0.1%rdg. ±0.1%f.s.	±0.1%rdg. ±0.1%f.s.	±0.1%rdg. ±0.1%f.s.
1kHz~10kHz	±0.2%rdg. ±0.1%f.s.	±0.2%rdg. ±0.1%f.s.	±0.2%rdg. ±0.1%f.s.
10kHz~50kHz	±0.3%rdg. ±0.2%f.s.	±0.3%rdg. ±0.2%f.s.	±0.4%rdg. ±0.3%f.s.
50kHz~100kHz	±1.0%rdg. ±0.3%f.s.	±1.0%rdg. ±0.3%f.s.	±1.5%rdg. ±0.5%f.s.
100kHz~150kHz	±20%f.s.	±20%f.s.	±20%f.s.
	上述頻率范圍的電流、有功功率中，在上述精度加上電流傳感器精度。 0.5Hz~10Hz的電壓、電流、有功功率為參考值。 10Hz~16Hz時，超過220V的電壓、有功功率為參考值。 30kHz~100kHz時，超過750V的電壓、有功功率為參考值。 100kHz~150kHz時，超過（22000/f[kHz]）V的電壓、有功功率為參考值。 1000V以上的電壓、有功功率為參考值。
精度保證條件	電流輸入使用專用電流測量選件時（使用其他電流傳感器時，按照3390的精度參數）精度保證溫濕度范圍 23℃±3℃，80%rh以下（3390-10） 23℃±5℃，80%rh以下（9709-10的50A～500A量程時） 23℃±5℃，80%rh以下時調零后±0.1℃ （9709-10的10A、20A量程時） 0～40℃，80%rh以下（CT6862-10、CT6863-10）預熱時間 30分鐘以上輸入正弦波輸入、功率因數1、對地間電壓0V、和電流傳感器一起在23℃±3℃下調零后滿足基波為同步源的條件范圍內時
溫度系數	使用溫度范圍和上述的精度保證溫濕度范圍以外時使用的話，加上以下（f.s. 適用3390-10的量程） 3390-10 ±0.01%f.s./℃ DC時加上±0.01%f.s./℃ 9709-10 電流：±0.01%f.s./℃ DC時加上±（0.005%f.s.+2mA）/℃ 有功功率：±0.01%f.s./℃ DC時加上±（電壓讀數值×0.005%f.s.+2mA）/℃ CT6862-10、CT6863-10 電流：±0.01%f.s./℃ DC時加上±0.005%f.s. /℃ 有功功率：±0.01%f.s./℃ DC時加上±（電壓讀數值×0.005%f.s.）/℃
功率因數的影響	±0.2%f.s.以下（45Hz～66Hz，功率因數=0.0時）選擇LPF500Hz時，加上±0.45%f.s.（f.s.適用3390-10的量程）
