Vishay推出尺寸極小的新款低壓模擬開關

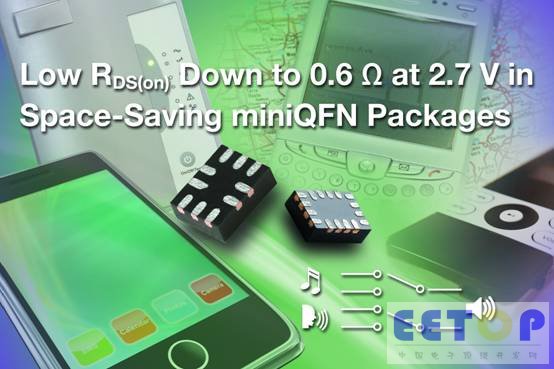

2011-06-29 21:03:22 本站原創Vishay Intertechnology, Inc.（NYSE 股市代號：VSH）宣布，推出3款新型單極雙擲（SPDT）和雙路的雙極雙擲（DPDT）CMOS低壓模擬開關--- DG2735A、DG2725和DG2599。這些器件具有低工作電壓和低導通電阻，采用小尺寸miniQFN封裝，可在空間受限的便攜式終端產品中用于音頻、SIM卡和多功能信號切換。
DG2735A和DG2725是雙路SPDT開關，采用miniQFN10封裝，工作電壓為1.65V～4.3V。DG2735A可確保在2.7V下的最大導通電阻為0.6Ω，在2.7V下的開啟和關斷時間為64ns和42ns，是接收機和揚聲器中音頻輸出切換的絕佳選擇。DG2725在3V下的典型導通電阻為0.7Ω，同時具有更低的寄生電容。
DG2599在1.65V～5V電壓下工作，可用作4路SPDT或雙路DPDT開關。器件采用minQFN16封裝，在3V下的典型導通電阻為2.8Ω，-3dB的帶寬高達186MHz。DG2725和DG2599具有掉電保護功能，在V+=0V，VCOM1或VCOM2=4.3V情況下，可以確保COM1和COM2的漏電流小于1µA。
新的DG2735A、DG2725和DG2599模擬開關適合用在消費、計算和通信產品中，如手機、PMP和PDA等、調制解調器和外設、計算機、電子書，以及平板電腦等。這些器件兼容1.65V邏輯電平，易于與低電壓的DSP或MCU控制邏輯接口，很適合直接用單節鋰離子電池供電的情況。
今天發布的器件采用Vishay的亞微米CMOS低壓工藝技術，按照 JESD78規范測試的閂鎖保護電流大于300mA。在導通時，開關在雙方向上能以同樣的性能傳輸小于電源軌的信號，在關斷時能夠阻斷電源級別的信號，并且保證采取先斷后通的切換操作。
Vishay Siliconix嚴格遵守對社區和環境的承諾，使用無鉛器件端接生產這些模擬開關。器件的miniQFN封裝采用鎳鈀金器件端接（用后綴“-E4”表示），滿足所有JEDEC標準對回流焊和MSL等級的要求。開關符合IEC 61249-2-21的無鹵素規定，符合RoHS指令2002/95/EC。
新模擬開關現可提供樣品，并已實現量產，供貨周期為十周。
