概 要

近年來，在白色家電及數字AV 設備等領域，多附加值產品陸續入市。為了能夠適時開發出符合市場需求的產品，這就要求元器件具備較高的設計靈活性。

為了滿足這種市場需求，富士通新增了外圍功能設計最優化的低引腳數“MB91665 系列”USB 微控制器產品。該系列產品內置了自主研發的32 位高性能CPU 內核“FR80”，可適合多種應用。該系列產品由于內置了可由軟件切換的定時功能和串口，從而擴大了外設功能的可選范圍，進而提高了設計靈活性。

特 點

提供USB 2.0 Host和USB Function兩種通訊功能

除了USB 2.0 Function的高速通訊功能外，該系列產品還搭載了U S B 2.0Host功能，為打印機等消費產品、FA設備、變頻控制裝置等提供U S B控制，使系統的運用方法更加靈活多樣。此外，由于省卻了外接US B芯片，從而降低了成本，減小了封裝尺寸。

以小型封裝實現靈活多樣的外圍功能

該系列產品繼承了F R80家族的最大優勢，具有豐富的外圍功能。這些功能可靈活搭配和組合。

盡管采用48引腳或64引腳的小型封裝，該系列產品內置了A/D轉換器、UART/SPI/I2C可選的串行接口、5V耐壓I/O、重載定時器/PW M/P P G/P WC可選的定時功能等眾多外圍功能，還可靈活地變更引腳配置，支持客戶系統開發平臺的配置。

搭載外部總線接口

該系列產品內置外部總線接口用于與外設（存儲器、I/O裝置等）相連接以進行數據的輸入和輸出。外部總線接口的頻率最高可達33MHz，能夠以與CPU頻率相同的速度進行數據處理。該產品可以為帶外部總線接口的既存系統增加USB控制功能。

內置1個高速A/D轉換器單元

該產品內置了1個能在1.2μs*1內將模擬信號轉為數字信號的高速A/D轉換器。憑借這種高速A/D轉換器，可以高速處理來自各種傳感器的信號數據。同時，它還內置了16段FI F O用以保存A/D轉換的數據，從而降低了CPU負荷。

* 1： A/D轉換時間隨外圍功能的工作時鐘頻

率及外部電路的條件變化。

提供USB中間件

富士通在該系列產品中內置了獨立研發的U S B宏,并免費提供與之配套的USB中間件（樣本程序）。USB Host中間件提供U S B H o s t s t a c k、M a s s Storage　Class和File System（二進制碼）,U S B F u n c t i o n中間件提供USB Function stack和Mass Storage Class。

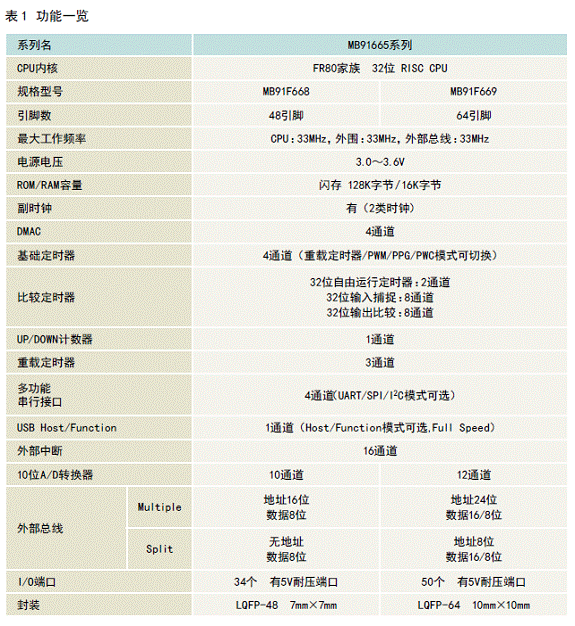

表1所示為MB91665系列的功能一覽

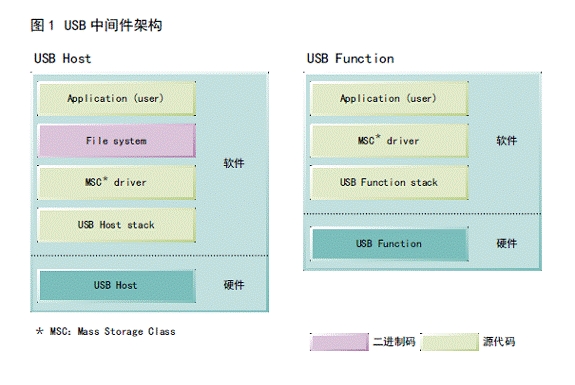

表，圖1所示為USB中間件架構。

產品陣容

富士通在32位微控制器FR80家族中，新近增加了低引腳數USB微控制器MB91665系列。

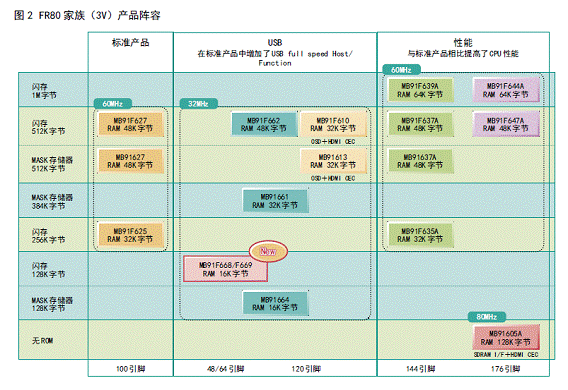

圖2所示為F R80家族（3V）的產品陣容。

應用實例

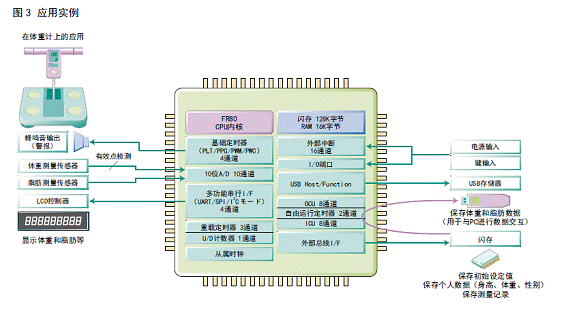

圖3 所示為該系列產品的應用實例。

通過該產品的USB Host功能，可將各種傳感器數據送至A/D轉換器處理并保存到U SB存儲器。而各種檢測功能則不僅能夠應用于體重計和打印機等帶有USB的設備，還可以為既存系統提供USB控制。

開發環境

富士通為客戶提供該系列產品對應的USB 中間件（樣本程序）評估套件。該套件中除USB 中間件外，還包含USB中間件應用實例軟件、評估板和綜合開發環境。因此客戶可以馬上試用此款搭載USB 中間件的系列產品，并根據所提供的應用實例，對USB 存儲器的處理結果進行確認。

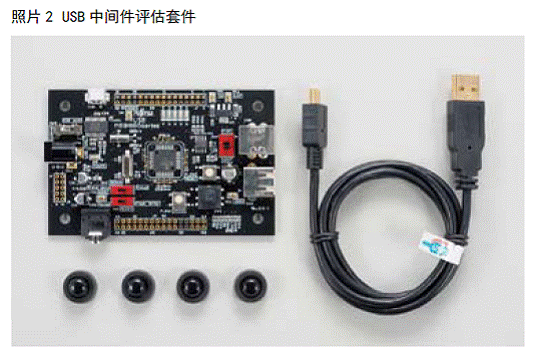

照片2 所示為USB 中間件評估套件，

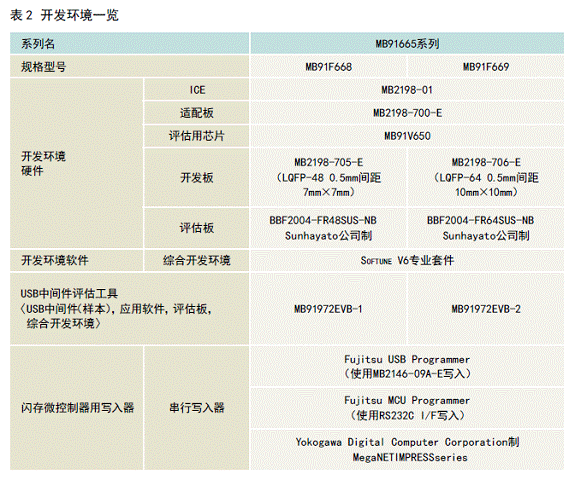

表2 所示為該系列產品的開發環境一覽。
