賽普拉斯推出新的串行nvSRAM系列產品
2011-04-06 18:41:40 本站原創
賽普拉斯的nvSRAM采用其S8™ 0.13-微米 SONOS（氧化硅氮氧化硅）嵌入式非易失性存儲器技術制造，擁有卓越的可靠性和改善的性能。nvSRAM對于要求數據的絕對非易失性的應用（如智能電表、PLC、馬達驅動、汽車電子數據記錄儀、RAID系統、醫療和數據通訊系統）而言，是理想的選擇。
新的串行nvSRAM系列產品包括具有多種配置的1-Mbit，512-Kbit，256-Kbit和64-Kbit器件。這些器件具有卓越的性能， SPI運行頻率可達到業界領先的104MHz，具有SPI模式0和3、無限次讀寫和取回周期，數據保存時間長達20年。這些器件采用業界標準的8-SOIC 和16-SOIC小尺寸封裝方式。
賽普拉斯非易失性產品事業部高級總監Jithender Majjiga說：“由于nvSRAM基于可行的、高產的CMOS技術，我們的客戶鼓勵我們將這些串行接口產品添加到我們現有的并行nvSRAM產品線中。競爭方案傾向于使用非標準工藝技術，且必須力保供應源的持續性。賽普拉斯的供應鏈很靈活穩定，擁有高質量的制造工藝，因而能滿足需求巨大的串行市場。”
賽普拉斯是SONOS工藝技術的領先廠商，在其下一代PSoC®混合信號陣列、可編程時鐘和其他產品中都采用了S8技術。SONOS與標準的CMOS技術兼容，并且具有高耐用性、低功耗和抗輻射的優勢。賽普拉斯的S8™ 0.13-微米 SONOS工藝在其自身的芯片廠和多個合作芯片廠中都有使用。與其他基于磁和鐵電的非易失性存儲技術相比，SONOS技術在規模擴展和可制造性方面具有突出的優勢。

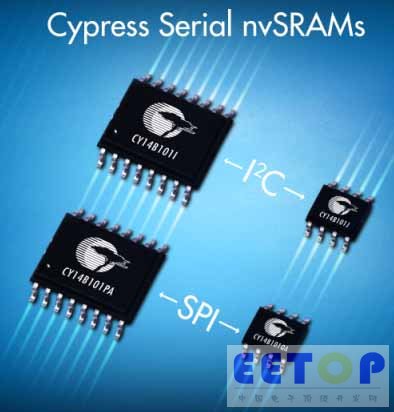

賽普拉斯的串行nvSRAM具有I2C (1-Mbit: CY14B101J) 和 SPI (1-Mbit: CY14B101QA)兩種接口，封裝方式為小尺寸8-SOIC 和 16-SOIC。這些器件還具有512-Kbit, 256-Kbit 和64-Kbit容量規格，以及可選配的實時時鐘。目前，這些器件出于樣品階段，預計四月份開始量產。
