美國國家
半導體公司宣布推出一系列全新FPD-Link III車用級串行/解串器
芯片組DS90UB901Q與DS90UB902Q，這是可為輔助駕駛系統攝像機提供一條實時雙向控制通道的串行/解串器。系列內的兩款
芯片組只需一條差分雙股線便可連續不斷傳送時鐘信號、數據及實時的I2C雙向控制信號，確保顯示器作出更快的響應，從而保證行車安全。設計
汽車安全系統的工程師利用美國國家
半導體 FPD-Link III嵌入時鐘式串行/ 解串器將
汽車攝像機及顯示器分別連接到電子控制單元（ECU），從而減少導線數量和所需的應用程序數目，有助于降低系統成本及整體重量。
DS90UB901Q串行器與DS90UB902Q解串器是
汽車攝像系統專用的接口電路，支持14位色深。這款
芯片組利用循環冗余碼校驗（CRC）功能核實及監控?cái)?shù)據的完整性，因此無需特別為攝像模組添加一條控制通道。市場上同類產品只是將控制數據置于信號空白時段或視頻幀之間的縫隙中。這款串行/解串器
芯片組采用專有的反向通道技術，確保電子控制單元可以分別與多個遠程攝像鏡頭進行連續不斷的實時通信。這個實時通信功能的優點是可以通過實時控制功能確保裝設于左右兩邊及車后的攝像鏡頭都能同步操作，以便將不同影像拼貼一起，構成一幅顯示
汽車四周情況的鳥瞰圖，讓駕駛員清楚看到盲點位置以及
汽車是否偏離原來的車道，以防發生撞車事故，同時幫助駕駛員輕松停泊車輛。
此外美國國家
半導體FPD-Link III
芯片系列還包括另一款串行/解串器
芯片組，DS90UB903Q及DS90UB904Q，支持18位色深的
汽車信息/娛樂系統。
汽車的中央信息顯示器、后座娛樂顯示器及導航系統顯示器都可通過這款
芯片組與圖形主
處理器連接一起。這款串行/解串器
芯片組內置實時控制通道，確保觸控顯示器能作出更快的響應，而且無需加設外部控制電纜及連接器。
這兩款
芯片組都可將視頻串行一起，然后傳送到10米以外的顯示器，而且支持10MHz ~ 43MHz的連續像素時脈范圍以及符合SVGA標準的顯示器分辨率。這兩款
芯片組都已取得 AEC-Q100第2級認證，可在-40℃~ +105℃的溫度范圍內操作，而且只需采用一個1.8V
電源供應器。此外，這兩款
芯片組設有內置自我
測試模式，支持廠內
測試、系統啟動及診斷等功能。
為保護鄰近的電路，同時避免這些電路受電磁干擾，F(xiàn)PD-Link III系列
芯片組特意提供一個擴頻時脈，確保解串器輸出可以根據這個時脈加以調制，以免諧波過度飆升。這兩款串行/解串器
芯片組只產生極低的電磁干擾，因此可以確保連接信息/娛樂系統及輔助駕駛系統的高速數據傳送通道符合
汽車的嚴苛要求。采用32引腳LLP封裝的DS90UB901Q串行器
芯片及采用40引腳LLP封裝的DS90UB902Q解串器
芯片都已有批量供貨。
詳情見：

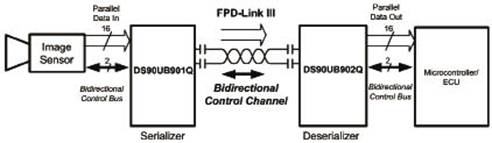

www.national.comDS90UB901Q/2Q應用電路圖
