帶有PWM boost控制器的高效WLED驅動器

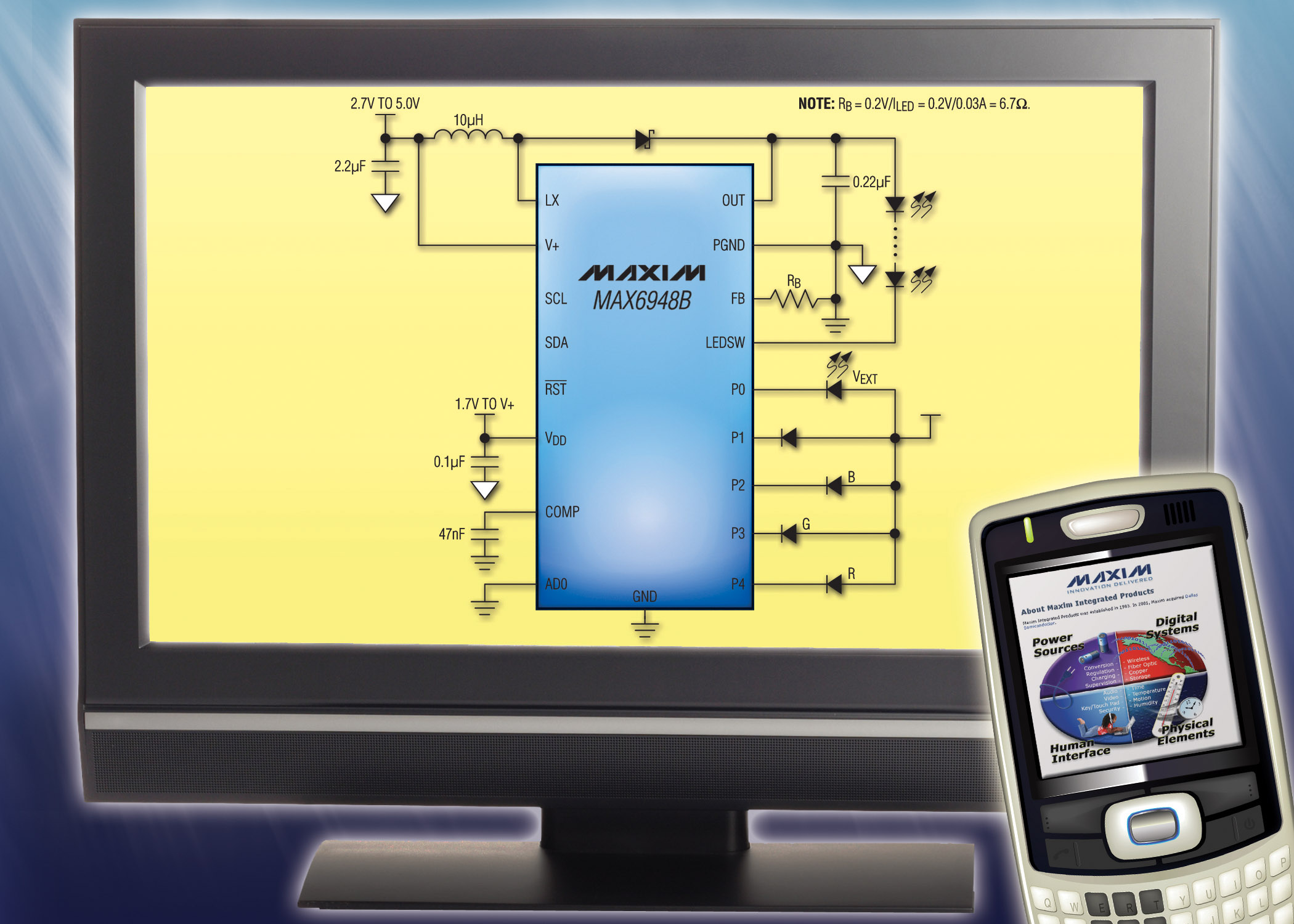

2010-04-06 15:56:42 本站原創Maxim推出高效WLED驅動器MAX6948B，器件集成boost轉換器和用于驅動并聯LED (采用附加電源供電)的五個GPIO端口。Boost轉換器能夠驅動最多6個串聯LED，采用PWM控制升壓轉換，有效提高電源效率。I²C可編程10位PWM信號，實現1024個WLED亮度等級，提供高精度的顯示器亮度控制。MAX6948B的多種省電功能使其成為對電池使用壽命非常敏感的便攜設備背光方案的理想選擇。Boost轉換器采用2MHz開關頻率，大大降低外部元件的尺寸和成本，節省空間。該轉換器在任何工作條件下均可提供高達30mA的負載電流。此外，五個GPIO端口可以作為額外的邏輯端口或固定的吸電流驅動器使用。這些端口具有多級恒流驅動，并可通過PWM編程控制，實現精確的并聯LED電流控制。端口還具有±8kV人體模式(HBM) ESD保護，無需外部ESD保護電路。MAX6948B工作在-40°C至+105°C溫度范圍，采用25焊球WLP (晶片級封裝)。
