ST可配置高能效交錯式功率因數校正控制器,讓數字功率技術惠及更多設計人員
2017-04-05 23:21:35 未知 |
意法半導體的STNRGPF01開關電源(SMPS)控制器提供數字功率技術的靈活性和高能效，沒有任何技術挑戰，無需花費時間開發定制DSP(數字信號處理器)代碼。
在高于1kW或2kW的大功率應用中，必須使用交錯式CCMPFC(連續電流模式功率因數校正)拓撲，才能處理這個級別的功率同時保證適合的磁體體積和分流。此外，市場對更高能效、通信連接和配置選項的需求，讓設計人員更趨向于選用昂貴、復雜的數字信號處理解決方案。
在意法半導體的eDesignSuite在線設計環境內，意法半導體的新交錯式升壓PFC拓撲SMPS控制器配置快捷、簡單，內置的I2C和UART接口用于監控功能?？刂破髦С秩齻€交錯相位，這可以確保低紋波電流，使用小電感器簡化EMI濾波器設計，功率范圍在500W至20kW之間。此外，STNRGPF01執行一個靈活、可配置的減相策略，自動優化工作相位的數量，在所有負載條件下保持高能效。
STNRGPF01的工作模式是CCM，固定頻率，均流式控制。硬件內部電流回路確保逐周期調整精確，而數字比例積分(PI)控制器用于管理外部電壓回路，以確?？焖俚膭討B響應。開關頻率可設定在數kHz到300kHz范圍內，以控制IGBT或MOSFET的輸出級。其它可配置功能包括浪涌電流限制和PFC軟上電。
通過在eDesignSuite環境內簡單配置STNRGPF01，即可提供數字功率技術的優點，讓設備具有優異的靈活性、可靠性、安全性和能效，例如，工業電焊機、電機驅動器、泵、不間斷電源(UPS)、工業或消費電子空調，以及家電，例如，冰箱、洗衣機、干衣機和廚具。
意法半導體設計方法克服了傳統設計限制，讓設計人員能夠集中精力開發最終應用。在eDesignSuite設計環境內，輸入轉換器規格，運行配置器，即可自動生成原理圖、物料清單(BoM)、可下載的固件，然后，配置芯片。設計人員可以獲得模擬控制器不具備的靈活性，而無需了解處理器、存儲器、中斷機制，無需開發在數字信號處理器上實現功能所需的代碼。

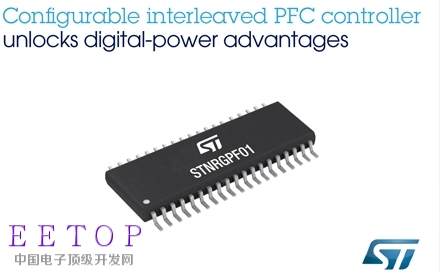

STNRGPF01即日起量產，采用TSSOP38封裝。
