elmos推多款汽車LED照明及馬達驅動解決方案
2015-03-13 13:39:43 日經BP德國elmos公司日前宣布將亮相于3月17-19日在上海舉辦的慕尼黑電子展。屆時，elmos將推出多款LED照明及馬達驅動系列應用方案。其中，針對車用LED照明，elmos將重點推出車前燈、尾燈以及車內飾照明等方面。而其馬達驅動的解決方案則可以應用于油泵、水泵、液壓、空調風機、發動機冷卻風扇、大燈隨動轉向系統及閥門控制系統等。歡迎參觀elmos展臺E3館,3346號
開關電源恒流LED驅動系列- E522.31/32/33/34
該系列芯片基于開關電源的工作原理，實現高效率、高可靠性的恒流控制策略適用于汽車頭燈、日間行車燈或者是后霧燈。其輸入電壓范圍從5V到55V, 在Boost工作模式下能夠產生高達60V的輸出電壓。這個系列的產品分為單通道以及雙通道的版本，針對不同的產品使用實現最優性價比。另外，它所具備的-40 to +125°C工作環境溫度非常適合用在極為嚴酷的環境中。

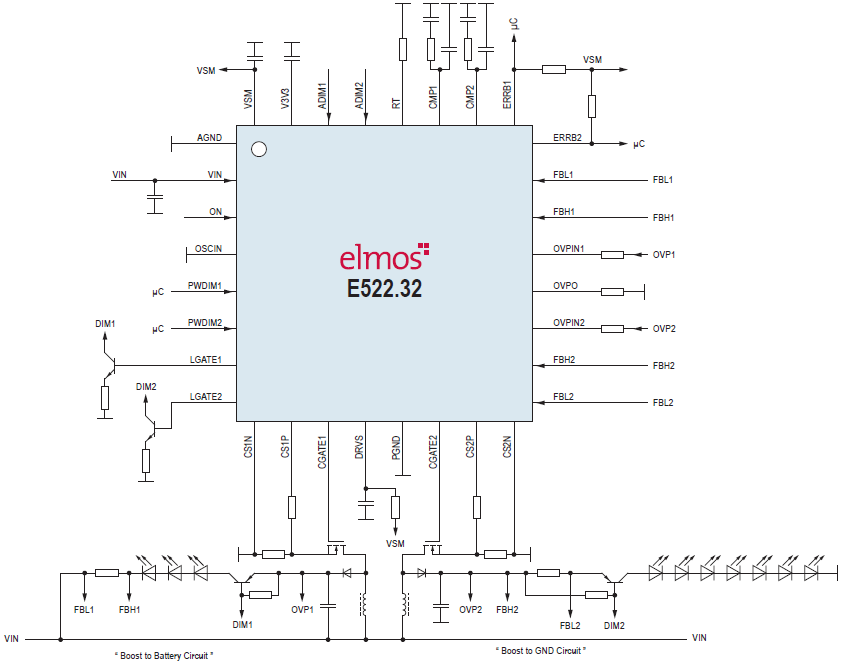

E522.3x典型應用電路
線性恒流LED驅動系列－E522.80/81/82/83/84/85/86/87
該系列的產品基于線性方案，主要推廣的應用領域是在汽車尾燈照明。每一款芯片內部都設計有三路獨立的恒流源，每一路恒流源可以驅動的LED電流從20mA到150mA不等。在使用的適合，用戶和可以把他們的輸出并聯在一起實現較高的電流輸出，從而實現最大450mA的輸出電流。采用該芯片可以實現靈活的拓撲結構，一種方法是把多個芯片級聯在一起，實現整體協同工作，另外它也可以工作在單燈模式，即一個芯片驅動一個或多個LED燈串的模式。值得一提的是，該芯片還特別采用了一種專利技術，把整體的耗散功率分配一部分到PCB上，在小尺寸的封裝芯片上實現大電流的輸出。

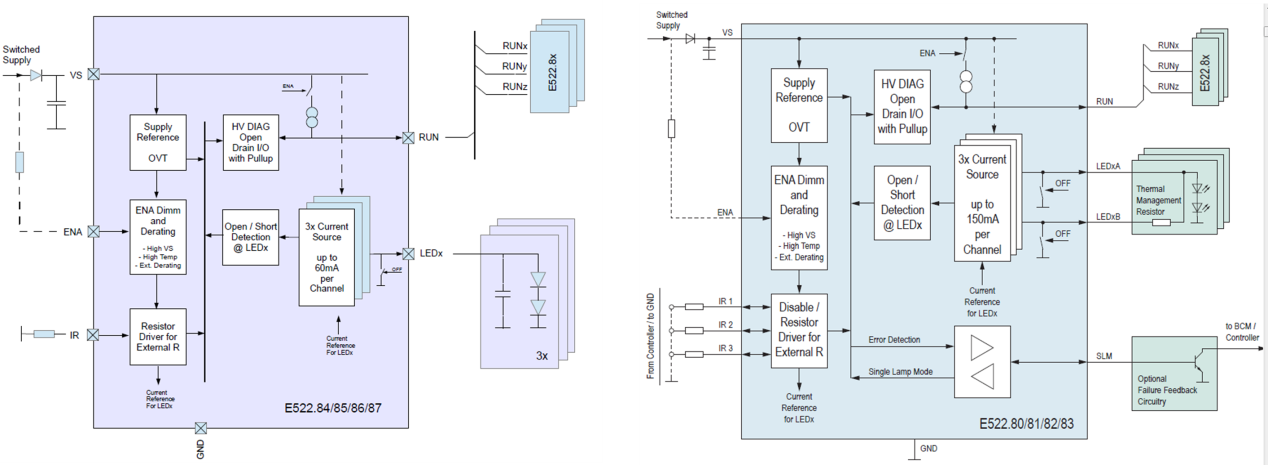

E522.8X 典型應用電路
三相全橋驅動器-E523.01
該方案可用于BLDC電機和DC電機的驅動，這些方案包括油泵、水泵、液壓、空調風機、發動機冷卻風扇、大燈隨動轉向系統及閥門控制系統等。采用該方案的電控模塊具有靈活的動態可編程特點，為電機驅動提供精確的死區時間。芯片具有很寬的輸入電壓范圍，其工作電壓范圍是7V到28V,靜態功耗只有20µA。
 |

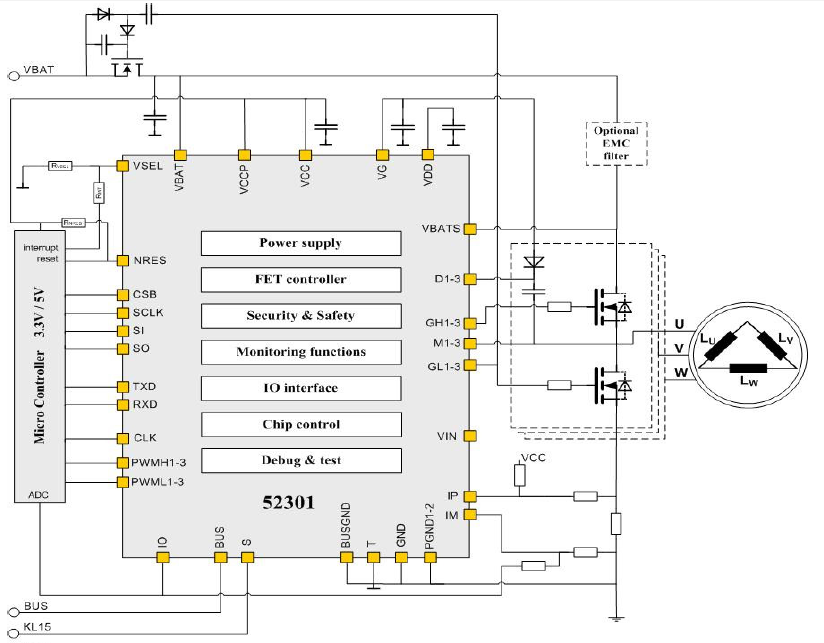

E523.01典型應用電路
72V可編程直流無刷電機控制器 - E523.52
該芯片工作電壓最高可達72V,內置16位單片機及特殊馬達驅動控制單元，用來驅動三相全橋NMOS馬達驅動單元，馬達的最大功率可以達到1000W。
