IR推出多款堅固可靠的650V IRGP47xx器件
2014-10-22 20:42:56 本站原創 |

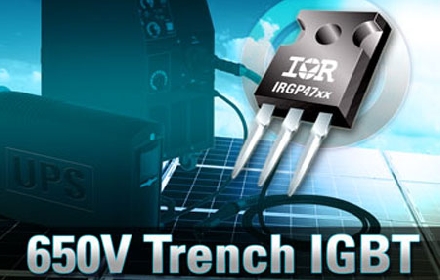

IR推出多款堅固可靠的650V IRGP47xx器件，藉以擴充絕緣柵雙極晶體管 (IGBT) 系列。新產品旨在為多種快速開關應用作出優化，包括光伏逆變器、焊接設備、工業用電機、感應加熱和不間斷電源等應用。
全新的IRGP47xx系列IGBT提供從15A到90A的電流范圍，并采用溝道纖薄晶圓技術降低導通損耗和開關損耗，以提升系統效率。這些產品可作為分立式器件或與軟恢復低Qrr二極管一起封裝，能夠?yàn)?KHz到30KHz的超高速開關作出優化，從而提供高達6μs的短路額定值，以及有助于并聯的VCE(ON)正溫度系數。新器件具有較高的擊穿電壓，即便在極端天氣和交流線路不穩定的情況下也能提高可靠性，無需電壓抑制器件。
IR亞太區銷售副總裁潘大偉表示：“全新650V IRGP47xx系列具有超高速開關頻率，以及低導通損耗和開關損耗，能夠?yàn)橐髨?jiān)固可靠、高效且更小占位面積的應用提供具有成本效益的解決方案。”
IRGP47xx系列適用于廣泛的開關頻率范圍，在100°C下提供僅1.7V 的低VCE(ON)和低總開關損耗，可有效減少功耗。新產品以封裝器件供應，其它主要功能包括最高達175°C的工作結溫和低電磁干擾，有助于提升可靠性。
規格
分立式 IGBT
器件編號 | JEDEC標準封裝 | BVCES [V] | 100°C 下的IC [A] | VCE(ON) [V] | 速度 |
IRGP4760 | TO-247 | 650 | 60 | 1.7 | 超高速 |
IRGP4790 | TO-247 | 650 | 90 | 1.7 | 超高速 |
與軟恢復低Qrr二極管一起封裝的IGBT
器件編號 | JEDEC標準封裝 | BVCES [V] | 100°C 下的IC [A] | VCE(ON) [V] | 速度 |
IRGS4715D | D2PAK | 650 | 15 | 1.7 | 超高速 |
IRGB4715D | TO-220 | 650 | 15 | 1.7 | 超高速 |
IRGP4740D | TO-247 | 650 | 40 | 1.7 | 超高速 |
IRGP4750D | TO-247 | 650 | 50 | 1.7 | 超高速 |
IRGP4760D | TO-247 | 650 | 60 | 1.7 | 超高速 |
IRGP4790D | TO-247 | 650 | 90 | 1.7 | 超高速 |
