Vishay發布商用版通用汽車級IHLE集成式電場屏蔽電感器
2017-02-14 14:25:37 n器件有2525、3232和4040外形尺寸，在距離1cm時可將電場減小-20dB
賓夕法尼亞、MALVERN —
2017 年 2 月14 日 — 日前，Vishay
Intertechnology, Inc.（NYSE

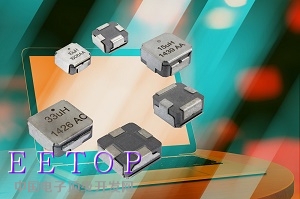

股市代號：VSH）宣布，推出商用版的通用汽車級IHLE系列薄外形、大電流電感器---IHLE-2525CD-51、IHLE-3232DD-51和IHLE-4040DD-51，其電感器帶有集成式電場屏蔽，能減小EMI。Vishay Dale IHLE-2525CD-51、IHLE-3232DD-51和IHLE-4040DD-51采用2525、3232和4040外形尺寸，在鍍錫的銅集成屏蔽里能夠遏制與EMI有關的電場，在集成屏蔽連接到地時，在1cm距離（電感器的中心位置）上可將電場減小-20dB。這樣就不必使用昂貴的板級Faraday屏蔽來降低EMI，從而降低成本，節省電路板空間。
今天發布的電感器能在+155℃高溫下工作，4個接頭的共面性小于100μm，適用于DC/DC轉換器和大電流濾波中的儲能。器件的應用領域包括筆記本電腦、桌面PC、服務器，大電流負載點轉換器，圖形卡，分布式能源系統和FPGA的DC/DC轉換器，以及電信基礎設施。
IHLE-2525CD-51、IHLE-3232DD-51和IHLE-4040DD-51采用Vishay
Dale IHLP®技術制造，1.55mΩ～167mΩ的典型DCR使器件具有很高的效率，電感值從0.22μH到47μH。器件的額定電流達36.0A，能處理高瞬變電流且不會飽和。
電感器采用符合RoHS、100%無鉛的屏蔽結構，有很強的耐熱沖擊、潮濕和機械沖擊的能力。另外，器件的4接頭連接（2個接地連接點用于屏蔽）實現了很高的抗振性能，可用于安裝在引擎上和底盤上的電路板。器件無鹵素，符合Vishay綠色標準。
器件規格表：
|
產品編號 |
IHLE-2525CD-51 |
IHLE-3232DD-51 |
IHLE-4040DD-51 |
|
電感 @ 100 kHz (μH) |
0.47 ～ 22 |
0.22 ～ 33 |
0.47 ～ 47 |
|
典型DCR @ 25 °C (mW) |
3.87 ～ 163.0 |
1.68 ～ 149.0 |
1.55 ～ 167 |
|
典型熱額定電流 (A) |
2.8 ～ 22.0 |
3.1 ～ 36.0 |
2.5 ～ 30.0 |
|
典型飽和電流 (A) |
2.2 ～ 14.0 |
3.2 ～ 32.0 |
4.5 ～ 28.5 |
新的IHLE器件現可提供樣品，并已實現量產，大宗訂貨的供貨周期為十周到十二周。
