Linear推出 6 通道 SPI／數字或 I2CμModule隔離器LTM2887
2016-12-13 22:04:23 未知 |
Linear推出 6 通道 SPI/數字或 I2CμModule®隔離器LTM2887，該器件面向低電壓組件，包括較新的 DSP 和微處理器。兩個經過良好穩壓的可調電源軌 (高達 5V) 越過隔離勢壘提供大于 100mA 的負載電流，并具有高達 62% 的效率。對于輔助電源，電壓可調節到低至 0.6V，而對于 SPI 接口，隔離型邏輯電源則可低至 1.8V。每個電源提供一個精準的電流限值調整引腳，并能使用外部電阻器來調節電壓。
在工業系統應用中，接地電位的變化范圍會很寬，常常超過可容許的范圍，這會中斷通信或甚至毀壞組件。LTM2887 通過在一個內部隔離勢壘的每側對邏輯電平接口實施電隔離來斷開接地環路。這個電感式耦合勢壘可承受高達 2,500VRMS 的非常大接地差分電壓。
一個低 EMI 隔離型 DC/DC 轉換器負責為 LTM2887 供電，并向通信接口和輸出電源軌提供隔離式電源。單獨的邏輯電源引腳可與低至 1.62V 的低壓微控制器直接連接，而一個 ON 引腳使得 LTM2887 能夠停機并采用小于 10μA 的電流。LTM2887 在共模瞬變>30kV/μs的情況下可提供不間斷通信，并在隔離勢壘的兩端提供堅固的 ±10kV ESD (HBM) 保護。
LTM2887 可提供兩種通信接口版本。LTM2887-I 符合 I2C 標準 (在高達 400kHz)，具有雙向串行數據 (SDA) 和時鐘 (SCL) 以及三個工作頻率高達 10MHz 的附加隔離式 CMOS 邏輯信號。LTM2887-S 可兼容 SPI，并提供了總共 6 個 CMOS 數字隔離式通信通道。所有通道的運行頻率均高達 10MHz，且包括三個正向信號 (CS、SCK 和 SDI) 和三個反向信號 (SDO、DO1 和 DO2)。當針對 SPI 通信配置時，單向通信的最大時鐘頻率為 8MHz，而在往返式雙向操作時則為 4MHz。
LTM2887 具有 3.3V 或 5V 電壓版本，采用 15mm x 11.25mm 表面貼裝 BGA 封裝，所有集成電路和無源組件都包含在這一符合 RoHS 要求的μModule封裝中。LTM2887 可提供商用、工業和汽車溫度級版本，分別支持0°C 至 70°C、–40°C 至 85°C 和–40°C 至 105°C工作溫度范圍。千片批購價為每片12.25美元。如需更多信息，請登錄www.linear.com.cn/isolators。

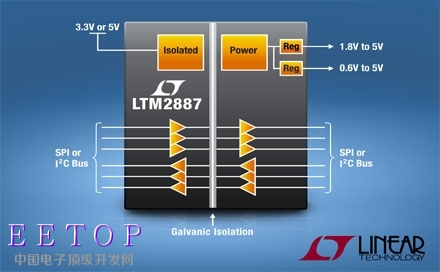

照片說明：具有兩個大電流軌的隔離式 SPI/數字或 I2C 接口，
性能概要：LTM2887
· 6 通道邏輯隔離器：2500VRMS
· 隔離型 DC 電源：
o 1.8V 至 5V 隔離式邏輯電源 (在高達 100mA)
o 0.6V 至 5V 輔助電源 (在高達 100mA)
· 無需外部組件
· 可承受高共模瞬變：30kV/μs
· 高速運行：
o 10MHz 數字隔離 (LTM2887-S)
o 8MHz / 4MHz SPI 隔離 (LTM2887-S)
o 400kHz I2C 兼容隔離 (LTM2887-I)
· 3.3V (LTM2887-3) 或 5V (LTM2887-5) 工作
· 1.62V 至 5.5V 邏輯電源以實現靈活的數字連接
· 可在隔離勢壘兩端提供±10kV ESD HBM
· 15mm x 11.25mm x 3.42mm BGA 封裝
