ROHM的小型大功率低阻值分流電阻器系列產品陣容新增“GMR100系列”
2017-11-29 18:06:27 未知 |
優異的散熱性與更高的可靠性，非常適用于車載/工業設備
＜概要＞
全球知名半導體制造商ROHM面向車載、工業設備及大型家電等大功率應用的電流檢測用途，開發出大功率低阻值分流電阻器“GMR100系列”并投入量產。
本產品已于2017年4月開始出售樣品（195日元／個：不含稅），于2017年10月開始以月產100萬個的規模正式量產。前期工序和后期工序的生產基地均為ROHM Integrated Systems (Thailand) Co., Ltd.（泰國）。
＜背景＞
低阻值分流電阻器在車載和工業設備領域被廣泛用于大功率應用的電流檢測。其中在車載領域，隨著電子化和電動化進程的不斷深入，小型電機和ECU的搭載數量呈穩步增長趨勢，對大功率且小型的分流電阻的需求日益高漲。在這種背景下，為滿足用戶需求，于2016年開始量產PSR系列，并獲得客戶高度好評。
＜新產品詳情＞
此次新開發的GMR100系列新增比以往的PSR系列阻值更大的5mΩ～220mΩ產品，以滿足客戶對更寬范圍電阻值的需求。
利用ROHM獨有的材料與結構，與以往產品相比，成功將表面溫升降低了45％。這不僅使正常使用時、甚至過電流負載時也可實現穩定的電阻值。另外，電阻體金屬采用高性能合金材料，在低阻值范圍也實現了優異的電阻溫度系數（TCR）※1），是具有高精度和高可靠性的系列產品。不僅如此，憑借ROHM獨有的新結構，使產品更輕薄（0.4mm），體積比普通產品小約47%。
這使得產品在車載和工業設備領域等溫度保證要求苛刻的應用電路中也可從容使用，非常有助于減輕設計負擔并促進應用的進一步小型化。
今后，ROHM將繼續發力車載、工業設備領域，從電阻器到晶體管、二極管，不斷強化電源領域的產品陣容。
＜特點＞
產品陣容阻值范圍更寬
1.在以往的超低阻值PSR系列（0.1～3mΩ）基礎上，新增阻值更大的GMR系列（5～220mΩ）產品。
2.采用ROHM獨有的材料與結構，表面溫升比以往產品低45％

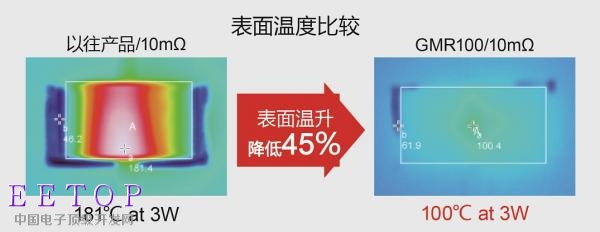

低阻分流值電阻器在大功率條件下使用時，存在熱破壞的風險。針對該課題，ROHM通過改進材料并采用獨有結構，大大降低了產品的表面溫度。例如，在3W條件下使用10mΩ的產品時，以往產品溫升達181℃，而GMR100產品僅為100℃，成功降低45%。

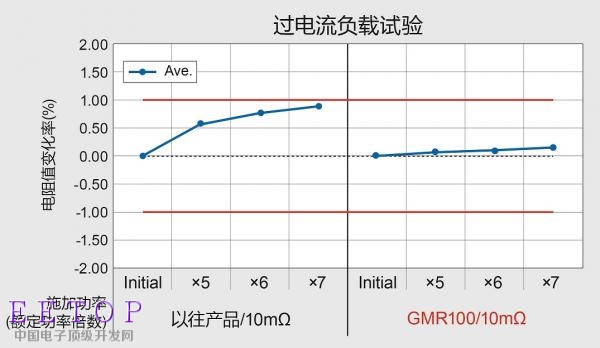

優異的散熱性不僅可確保正常使用時的穩定性能，在過電流負載時阻值也不會變化，性能更穩定。

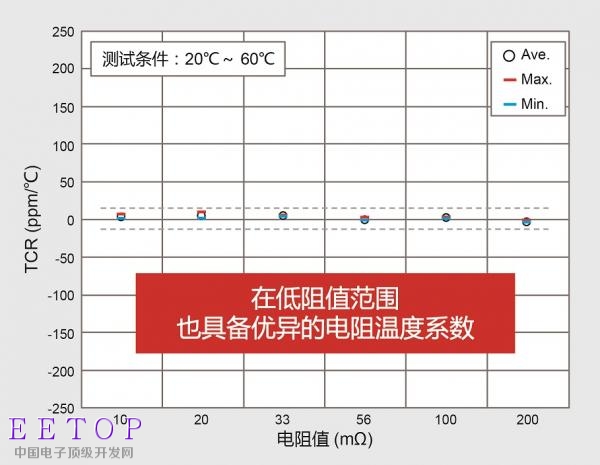

3.低阻值范圍也具備優異的電阻溫度系數
一般電阻值越低，電阻溫度系數越大。而GMR系列的電阻體金屬采用高性能合金材料，在低阻值范圍也實現了優異的電阻溫度系數（TCR）。不僅使不易受熱影響的高精度電流檢測成為可能，還非常有助于提高應用的可靠性。
4.實現小型輕薄化

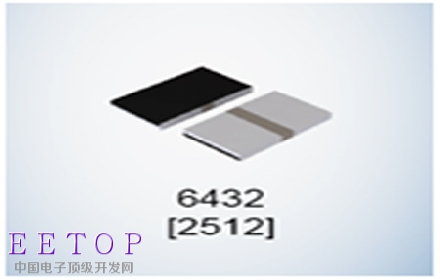

封裝采用與普通產品同等的6432（2512inch）形式，替換簡單。另外，憑借ROHM獨創的結構將高度降低到普通產品的約一半，使整體體積減少約47%。
＜應用例＞
車載： ECU、EPS、逆變器、電機的外圍電路
工業設備： UPS、通用逆變器
大型家電： 冰箱、空調、洗衣機、吸塵器等的逆變器

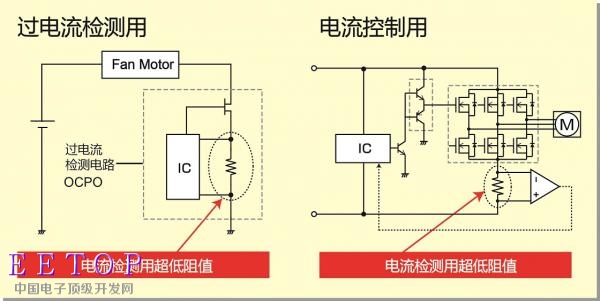

＜電路圖例＞
＜術語解說＞
※1）TCR （Temperature Coefficient of Resistance）
指“電阻溫度系數”。該值越低，相對周圍溫度變化的電阻值變化越小，越可抑制設備運行過程中的波動。
