Linear推出雙輸出、兩種配置的DC／DC μModule(微型模塊)穩壓器LTM8049
2016-09-22 18:04:01 未知 |
Linear推出雙輸出、兩種配置的 DC/DC μModule® (微型模塊) 穩壓器 LTM8049，該器件采用 15mm x 9mm x 2.42mm BGA 封裝。一種配置是 SEPIC (單端主電感器轉換器)，在這的輸入電壓可低于、等于或高于輸出電壓值，而輸出電壓可保持穩定。LTM8049 的第二種配置是負輸出轉換，可把正的輸入電壓轉換為穩定的負輸出電壓。作為雙輸出穩壓器，LTM8049 的任一輸出都可以配置為 SEPIC 和 / 或負輸出的組合：
(a) 輸出 1：SEPIC，輸出 2：負輸出
(b) 輸出 1 和 2：SEPIC
(c) 輸出 1 和 2：負輸出
完成這些設計所需配合的只是輸入和輸出電容器以及幾個電阻器，總共 7 個組件；相比之下，采用分立式組件來設計一個同類的解決方案則要用上大約30個組件。使用 LTM8049 的解決方案僅占用 250mm2 PCB 面積。應用包括電池供電型便攜式測試系統、電機驅動器以及儀器設備中運算放大器的電源。
LTM8049 在 2.6V 至 20V 輸入范圍內運行，兩路輸出電壓的范圍均為 ±2.5V 至 ±24V。輸出電流在 12VIN 至 5VOUT 時為 1A，通過器件并聯運行還可提高輸出電流。采用單個外部電阻可設定工作頻率在 200kHz 至 2.5MHz 范圍。LTM8049 也可通過一個外部時鐘同步在同一頻率范圍。LTM8049 采用 9mm x 15mm x 2.42mm BGA 封裝。
LTM8049 的工作溫度范圍為 –40°C 至 125°C。千片批購價為每片 14.20 美元。如需更多信息，請登錄 www.linear.com.cn/product/LTM8049。

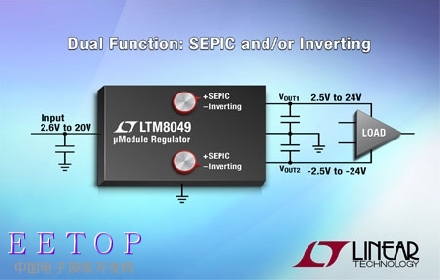

照片說明：雙輸出、SEPIC 和負輸出 μModule 穩壓器
性能概要： LTM8049
· 兩個完整的開關模式電源
· SEPIC 或負輸出拓撲
· 輸入電壓范圍：2.6V 至 20V
· 2.5V 至 24V 或 –2.5V 至 –24V 輸出電壓
· 從 12VIN 至 5VOUT 時的輸出電流可高達 1A
· 可選的開關頻率：200kHz 至 2.5MHz
· 15mm x 9mm x 2.42mm BGA 封裝
