宜普電源轉換公司推出采用高頻氮化鎵場效應晶體管
2014-07-01 21:50:06 本站原創由于氮化鎵場效應晶體管具備卓越性能例如低輸出電容、低輸入電容、低寄生電感及尺寸短小，它是高度諧振并符合Rezence (A4WP)規格的無線電源傳送系統的理想器件，可提高該系統的效率。
宜普電源轉換公司宣布推出采用創新、高性能零電壓開關( ZVS) D類放大器拓撲、支持無線電源轉換應用的演示板：EPC9506 及EPC9507 演示板。該板為放大器(發射)演示板，使用宜普公司具高頻開關性能的氮化鎵晶體管，使得無線電源系統可實現超過75%效率。
無線電源傳送
在過去幾年間，高度諧振無線電源傳送應用日漸受歡迎，尤其是替便攜設備充電的應用。最終應用多樣化并發展迅速，從替移動裝置充電應用、可延長壽命的醫療應用，以至以安全為首務的有害環境等應用都使用無線電源傳送的技術茁壯成長。
無線電源轉換系統要求晶體管必需高頻、纖薄型、在恒常變化的工作條件下堅固穩定及在一些情況下晶體管需要輕便，即整個設計需要高效及快速開關而不帶笨重的散熱器。此外，設計必需在寬范圍不同耦合及負載條件下工作。由于氮化鎵場效應晶體管具快速開關性能，因此是高度諧振功率轉換應用的理想器件。

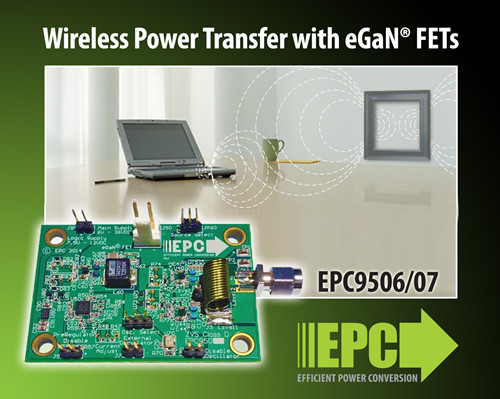

放大器演示板(EPC9506/EPC9507)
EPC9506 及 EPC9507演示板為高頻、符合A4WP標準、零電壓開關(ZVS)、電源模式的D類無線電源傳送放大器(發射)演示板，可傳送達35 W功率至一個直流負載并工作于達6.78 MHz頻率。EPC9506演示板采用40 V氮化鎵場效應晶體管(EPC2014)，而EPC9507演示板采用100 V氮化鎵場效應晶體管(EPC2007)。兩塊板都可以工作在半橋拓撲(給單終端配置)或全橋拓撲(給differential配置)并含柵極驅動器及震蕩器，以確保演示板可于固定頻率下工作。
價格及供貨
EPC9506 及 EPC9507演示板的售價分別為418.95美元，已經可以供貨。
展望未來：宜普公司的全新無線電源傳送系統演示套件采用ZVS D類放大器拓撲
單塊放大器(發射)演示板已經可以供貨。此外，宜普公司將推出一系列系統演示套件， 包括放大器(發射)演示板、一個符合A4WP 第三等級標準的發射線圈(傳送線圈)，以及一個符合 A4WP 類型3標準的接收線圈并配備整流器及輸出濾波電容。
