Linear推出±5A高效率、電流模式同步降壓型穩壓器LTC3623
2016-08-18 17:59:13 未知 |

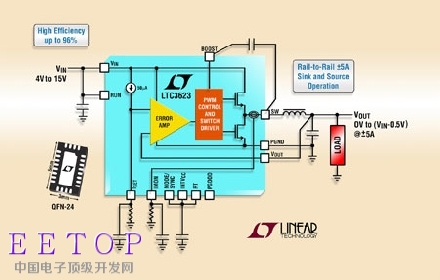

凌力爾特公司 (Linear Technology Corporation) 推出 ±5A 高效率、電流模式同步降壓型穩壓器 LTC3623，該器件采用單電阻可調節輸出在 14.5V 直至 0V 范圍。這種創新架構在凌力爾特先前的線性穩壓器和開關穩壓器上已得到證實，其采用一個 50μA 電流基準搭配單個電阻器以設定輸出電壓。LTC3623 的獨特設計允許在多個穩壓器之間簡便地實現均流，用單個外部電阻就可設定所有穩壓器的輸出電壓。LTC3623 具備 ±5A 雙極性電流吸收和提供能力、寬 VIN 和 VOUT 范圍、電流模式控制以實現嚴格的電壓及負載調節、高效率、僅需很少的外部組件、以及具有并聯能力，因此除了跟蹤電源、ASIC 襯底偏置、DDR 存儲器電源、負載點電源、便攜式儀器、分布式電源系統、電池供電設備和熱電冷卻器系統，還非常適合現代多軌系統。
LTC3623 具備 4V 至 15V 的寬輸入電壓范圍，非常適合兩節鋰離子電池應用以及固定的 5V 和 12V 中間總線系統。低 RDS(ON) 集成式 N 溝道功率 MOSFET 和同步整流可提供高達 96% 的效率。該器件的新穎設計允許在 0V 至 VIN - 0.5V 范圍內動態調節輸出電壓，從而提供幾乎達到軌至軌的性能。LTC3623 直至 0VOUT 都能吸收高達 5A 電流，因此能夠按需給系統中的個別電壓軌斷電。已微調的內置基準實現了 ±1% 的高準確度。此外，輸出調節和瞬態響應都不受輸出電壓影響。用戶可用一個外部電壓源直接驅動 LTC3623 的 ISET 引腳，以設定轉換器的 VOUT。此外，針對需要電源排序的應用，可非常容易通過 ISET 引腳設定輸出電壓跟蹤或軟啟動。
LTC3623 具有 400kHz 至 4MHz 開關頻率范圍，能夠使用纖巧、低成本電容器和電感器，再加上緊湊的 QFN 封裝，該器件可為多軌應用構成占板面積非常緊湊的解決方案。該器件的其他特點包括：可編程導線壓降補償、輸入電源電壓調節環路以用于從太陽能電池板等高阻抗電源抽取功率、輸出電流監視器、電源良好電壓監視器、外部同步能力以及過熱保護。
LTC3623 采用耐熱增強型 24 引線 3mm x 5mm QFN 封裝，E 級和 I 級版本規定在 –40°C 至 125°C 結溫范圍內運行。該器件有現貨供應，E 級版本的千片批購價為每片 3.95 美元。如需更多信息，請登錄www.linear.com.cn/product/LTC3623。
性能概要： LTC3623
· 可采用單個電阻器設定 VOUT：0V 至 VIN – 0.5V
· ISET 準確度：±1%
· 在整個 VOUT 范圍內實現嚴格的VOUT 調節
· 輸出電流監視器準確度：±5%
· 可編程導線壓降補償
· 易于并聯以提供更大電流和更好的散熱效果
· 輸入電源電壓調節環路
· 高效率：高達 96%
· 輸出電流：±5A
· 集成型 N 溝道功率 MOSFET (60mΩ 上管和 30mΩ 下管)
· 可調開關頻率：400kHz 至 4MHz
· VIN 范圍：4V 至 15V
· 電流模式操作以實現超卓的電壓和負載瞬態響應
· 停機模式吸收 <1μA 的電源電流
· 耐熱性能增強型 24 引線 3mm x 5mm QFN 封裝
