8通道降壓DC／DC可以針對多軌道系統進行配置

2016-08-16 17:41:54 未知

點擊關注->創芯網公眾號，后臺告知EETOP論壇用戶名，獎勵200信元

對于通用電源管理，Linear Technology公司開發了LTC3374A，可以對其進行配置以提供2~8個獨立穩壓輸出與15種輸出電流配置。

它適于多通道應用，包括工業、汽車和通信系統。峰值效率為94%，一個輸出具有±1%的電壓精度，另外7個輸出具有±2%的精度。電源良好功能表明輸出的調節精度為±1%，提供過壓指示。還包含1個精度為±3℃的溫度監控器。

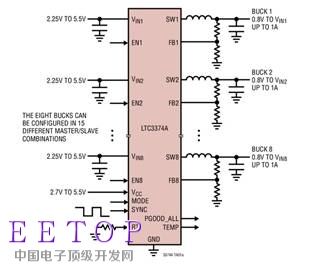

它包含8條具有靈活排序和故障監控功能的獨立1A通道。每條通道都是一個高效的同步降壓穩壓器，有它自己的獨立2.25~5.5V輸入電源和0.8V~VIN輸出電壓范圍。可以并行整合4個相鄰的降壓穩壓器，通過將VIN引腳連接到一起和將SW引腳連接到一起、利用單個共享電感提供高達4A的輸出電流，通過將FB引腳與輸入電源相連實現15種輸出配置。

http://www.softei.com/wp-content/uploads/2016/08/LinearTech_11-08-2016.jpg

開關穩壓器提供2種工作模式：突發模式操作（上電默認模式），能夠提高輕負載時的效率；強制連續PWM模式，能夠降低輕負載時的噪聲。所有開關穩壓器均進行了內部補償，只需外部反饋電阻即可設置輸出電壓。降壓穩壓器具有輸入電流限制、用于限制啟動時浪涌電流的軟啟動和短路保護功能。該器件具有默認開關頻率為2.0MHz的可編程可同步1.0~3.0MHz振蕩器。在所有DC/DC均關閉的情況下，靜態電流為零。其他特性包括指示內部晶片溫度的晶片溫度監控器輸出（可以通過“溫度”引腳上的模擬電壓讀取）和晶片溫度過高時能禁用降壓穩壓器的過溫功能。

LTC3374A采用熱增強型低剖面（0.75mm）38引腳TSSOP和5.0×7.0mm QFN封裝。E級和I級的工作結溫范圍為-40℃ ~ 125℃，H級的工作結溫范圍為-40℃ ~ 150℃。
