Linear 推出一款超級電容器充電器和備份控制器 IC LTC3350

2014-05-20 21:01:44 本站原創
點擊關注->創芯網公眾號,后臺告知EETOP論壇用戶名,獎勵200信元

 凌力爾特公司 (Linear Technology Corporation) 推出 LTC3350,該器件是一款超級電容器充電器和備份控制器 IC,其包括了組成一個完整、獨立和基于電容器的備份電源解決方案必需具備的所有功能。很多應用在主電源發生故障時需要可靠的短期不間斷電源。應用實例包括固態驅動器 (SSD) 的數據備份和非易失性雙列直插內存模塊 (NVDIMM)、醫療及工業應用中的電源故障報警以及其他很多 “電源瀕臨崩潰” 的電源故障指示器。LTC3350 提供所有電源通路 (PowerPath™) 控制、電容器組充電和平衡、以及電容器“健康狀況”監視功能,以確保備份系統能夠可靠工作。

LTC3350 在 4.5V 至 35V 輸入電壓范圍內工作,能夠提供超過 10A 的充電 / 備份電流能力。該器件還為 1 至 4 個串聯超級電容器組提供平衡和過壓保護。LTC3350 的同步降壓型控制器驅動 N 溝道 MOSFET,以每節高達 5V 的電壓以及恒定電流 / 電壓給電容器組充電。在備份模式,降壓型轉換器反過來作為同步升壓型 DC/DC 轉換器工作,以從超級電容器組向備份系統電源供電。LTC3350 的兩個理想二極管控制器運用 N 溝道 MOSFET 提供從輸入和超級電容器到備份系統電源的低損耗供電通路。該器件非常適合服務器、海量存儲以及高可用性系統中的大電流 12V 穿越電源和短期不間斷電源 (UPS) 之應用。

LTC3350 包含一個準確的 14 位模數轉換器 (ADC),該轉換器連續地監視輸入和輸出電壓及電流。此外,該器件的內部測量系統監視與備份電容器本身有關的參數,包括電容器組的電壓、電容和電容器組的 ESR (等效串聯電阻),以確保存儲充足的能量和在給備份電源供電時提供充足的電力。LTC3350 通過監視備份超級電容器的實際電容,使系統能夠在確保維持所需備份能量的情況下,將電容器電壓設定為最小值,從而可延長電容器壽命。所有系統參數和故障狀態都可通過一個兩線 I2C 接口進行監視,而且可以設定警報級別,以在任一所測量參數突然變化時提醒系統。

LTC3350 采用耐熱增強型 38 引線、扁平 (0.75mm) 5mm x 7mm QFN 封裝。該器件在 –40°C 至 125°C 的結溫范圍內工作,有現貨供應。E 級版本的千片批購價為每片 5.25 美元。



Linear 推出一款超級電容器充電器和備份控制器 IC LTC3350

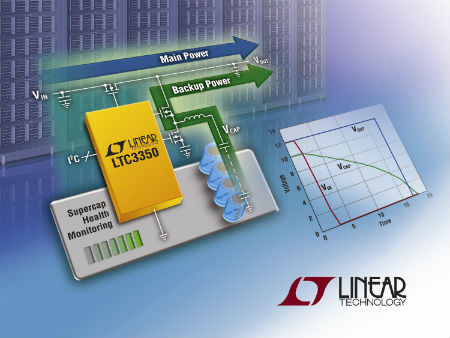

照片說明:備份電源控制器 UPS 和超級電容器充電器 / 監視器 IC

性能概要:LTC3350

· 對 1 至 4 個串聯超級電容器進行高效率同步降壓型 CC/CV 充電

· 后備模式中的升壓模式可提供更高的超級電容器儲能利用率

· 14 位 ADC 用于監視系統電壓 / 電流、電容和 ESR

· 有源過壓保護分路

· 內部有源平衡器 ─ 無需平衡電阻器

· VIN:4.5V 至 35V;VCAP(n):每電容器高達 5V;充電 / 備份電流:超過 10A

· 可編程輸入電流限制將系統負載的優先級確定為高于電容器充電電流

· 雙通道理想二極管電源通路控制器

· 全 N-FET 充電器控制器和電源通路控制器

· 緊湊的 38 引線 5mm x 7mm QFN 封裝
