 凌力爾特公司 (Linear Technology Corporation) 推出雙相同步降壓型從屬控制器 LTC3870，當與一個伙伴主控制器配對使用時，其能夠通過擴展多相應用中的相位數目產生高達 240A 的電流。兼容的主控制器包括 LTC3880 和 LTC3883 數字電源系統管理控制器。

LTC3870 是凌力爾特全功能控制器的一種替代方案，并提供了適合多相從屬設計的基本功能。其可在 4.5V 至 60V 的輸入電壓范圍內運作，并產生高達 14V 的固定輸出電壓。可并聯多達 12 相和進行異相計時以盡量減少濾波處理。其峰值電流模式架構能實現準確的相位間均流，即使對于動態負載也不例外。該器件的應用包括功率分配、冗余 (n+1) 電源、工業系統、DSP 和 ASIC 電源。

LTC3870 具有一個 250kHz 至 1MHz 的固定工作頻率，也可以同步至一個外部時鐘。強大的內置 1.1Ω 全 N 溝道柵極驅動器最大限度地減少了 MOSFET 開關損耗。50mV 至 72mV 的精準可編程電流檢測門限限值可盡量降低功率損耗并準確地設定過流跳變點。其他特點包括可選的連續或不連續輕負載操作、可編程相移控制和過壓保護。

LTC3870 采用 28 引線 4mm x 5mm QFN 封裝。千片批購價為每片 2.35 美元。

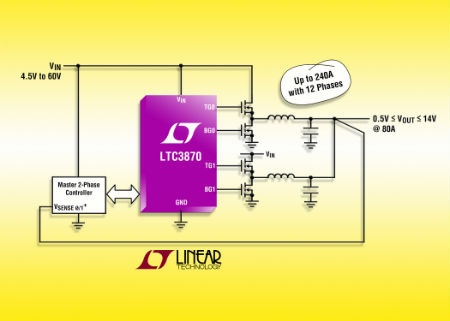

照片說明：相位擴展器從屬降壓型控制器

性能概要：LTC3870

· 用于高相位數電壓軌的相位擴展器

· 非常適合與數字電源系統管理主控器 LTC3880 和 LTC3833 配合使用

· 準確的相位間均流

· 峰值電流模式控制

· 寬 VIN 范圍：4.5V 至 60V

· VOUT 范圍：高達 14V

· 多達 12 相工作

· 能夠提供高輸出電流 ─ 高達 240A

· 可編程相移控制

· 50mV 至 72mV 的可調電流檢測門限

· 可鎖相固定工作頻率：250kHz 至 1MHz

· 強大的內置 1.1Ω 柵極驅動器

· 過壓和過流保護
