快速、16 位、5Msps 雙通道 SAR ADC 提供了靈活的差分輸入和寬共模范圍
2014-02-25 11:46:33 本站原創
加利福尼亞州米爾皮塔斯 (MILPITAS, CA) – 2014 年 2 月 24 日 – 凌力爾特公司 (Linear Technology Corporation) 推出 16 位、5Msps 同時采樣雙通道逐次逼近型寄存器 (SAR) ADC LTC2323-16，該器件具有靈活的差分輸入。LTC2323-16 支持一個寬輸入共模范圍，并通過放寬信號調理要求簡化了系統級設計，可利用多種高達奈奎斯特 (Nyquist) 頻率的模擬信號來驅動 ADC。
LTC2323-16 是一個 16 位、14 位和 12 位 SAR ADC 系列的首款器件，具備 5Msps 和 2Msps 采樣率，同時實現了 16 位 81dB SNR、14 位 80dB SNR 和 12 位 73dB SNR。14 位和 12 位版本具備符號和幅度輸送功能，非常適用于控制環路應用。LTC2323 系列器件采用小型 20mm2 QFN-28 封裝，集成了一個精確的帶隙基準，該基準具備低漂移和有保證的 20ppm/ºC 最大溫度系數。這些器件可以用 3.3V 或 5V 電源供電，用 3.3V 電源時僅消耗 55mW 功率，用 5V 電源時則消耗 80mW。其高速 SPI 兼容 CMOS 或 LVDS 串行接口適用于高度集成的高速系統。
LTC2323-16 的商用、工業和汽車 (-40ºC 至 125ºC) 溫度級版本已開始供貨。千片批購價為每片 13.95 美元。LTC2323 SAR ADC 系列的評估板 DC1996A可通過 www.linear.com.cn/demo 或聯系凌力爾特當地銷售辦事處查詢詳情。如需更多信息，請登錄 www.linear.com.cn/product/LTC2323-16。

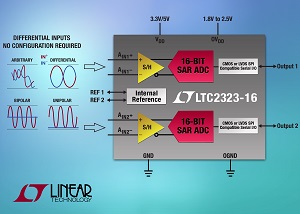

照片說明：16 位、5Msps、同時采樣、差分輸入雙通道 SAR ADC
性能概要：LTC2323-16
· 5Msps 采樣率
· ±4LSB INL (典型值)
· 保證 16 位，無漏碼
· 寬輸入共模范圍，靈活的 8VP-P 差分輸入
· fIN = 2.2MHz 時，81dB SNR (典型值)
· fIN = 2.2MHz 時，-85dB THD (典型值)
· 保證工作至 125ºC
· 單 3.3V 或 5V 電源
· 低漂移 (20ppm/ºC最大值) 2.048V 或 4.096V 內部基準
· 1.8V 至 2.5V I/O 電壓
· CMOS 或 LVDS SPI 兼容串行 I/O
· 功耗為每通道 40mW (典型值)
· 小型 28 引線 (4mm x 5mm) QFN 封裝
