Linear 推出高效率降壓型轉換器 LTC3638 靜態電流僅為 12μA
2014-02-12 22:02:08 本站原創凌力爾特公司 (Linear Technology Corporation) 推出具 140V 輸入能力的高效率降壓型轉換器LTC3638，該器件可提供高達 250mA 的連續輸出電流。它在 4V 至 140V 的輸入電壓范圍內工作，理想地適用于電信、工業、航空電子和汽車應用。LTC3638 運用內部同步整流和可編程遲滯模式設計，在寬輸出電流范圍內優化效率。它提供高達 88% 的效率，靜態電流僅為 12µA，可最大限度地延長電池運行時間。用戶可編程輸出電流限制可按照應用需要設定在 20mA 至 250mA 范圍內。LTC3638 可設定為固定的 1.8V、3.3V 或 5V 輸出電壓，或用一個電阻分壓器在 0.8V 至 VIN 范圍內設定輸出。LTC3638 的引腳跳號耐熱性能增強型 MSOP 封裝為高壓輸入提供額外的引腳間隔。其 MSOP 封裝與僅四個纖巧外部元件相結合，可為多種應用提供占板面積非常緊湊的解決方案。
LTC3638 運用內部高壓側和同步功率開關，在無負載時僅吸取 12µA 電流，同時保持輸出電壓穩定，從而使該器件非常適用于始終保持接通的電池供電型應用。由于該轉換器固有的穩定性，因此無需外部補償，從而簡化了設計，并最大限度地減小了解決方案占板面積。其他特點包括精準的 0.8V ±1% 反饋電壓基準、內部或外部軟啟動以及反饋比較器輸出，這使多個 LTC3638 能夠并聯連接以用于更大電流的應用。
LTC3638EMSE 的價格為每片 3.65 美元。工業溫度級版本 LTC3638IMSE 保證工作在 -40°C 至 125°C 的工作結溫范圍，價格為每片 4.02 美元。汽車溫度級版本 LTC3638HMSE 則保證工作在 -40°C 至 150°C 的工作結溫范圍，價格為每片 4.27 美元。最后，高可靠性軍用級塑料封裝版本 LTC3638MPMSE 經過測試，在 -55°C 至 150°C 的工作結溫范圍內保證滿足性能規格，價格為每片 10.84 美元。所有價格均為千片批購價，所有版本都有現貨供應。

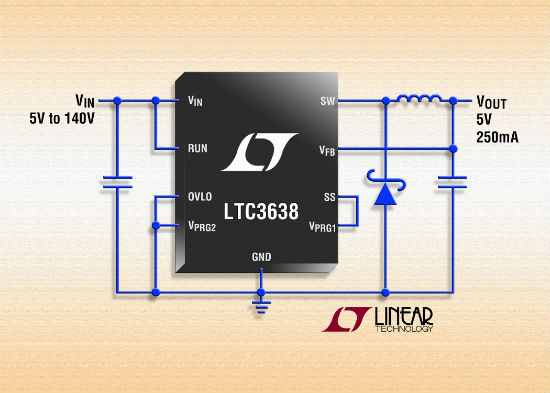

照片說明：140V、250mA 同步降壓型轉換器
性能概要：LTC3638
· 寬輸入工作電壓范圍：4V 至 140V
· 同步工作實現最高效率
· 可調 20mA 至 250mA 最大輸出電流
· 內部高壓側和低壓側功率 MOSFET
· 無需補償
· 低壓差工作：100% 占空比
· 低靜態電流：12μA
· 寬輸出電壓：0.8V 至 VIN
· 0.8V ±1% 反饋電壓基準
· 精準的 RUN 引腳門限
· 內部或外部軟啟動
· 可編程 1.8V、3.3V、5V 或可調輸出
· 需要很少的外部元件
· 可編程輸入過壓閉鎖
· 耐熱性能增強型高壓 MSOP 封裝
