具 15μA IQ的 42V 多拓撲 DC／DC 控制器,在高達 10A 輸出電流提供 5 種轉換器拓撲

2017-09-12 16:33:46 未知

點擊關注->創芯網公眾號，后臺告知EETOP論壇用戶名，獎勵200信元

亞德諾半導體 (Analog Devices, Inc.，簡稱 ADI) 旗下凌力爾特公司 (Linear Technology Corporation) 推出多拓撲電流模式 PWM 控制器LT8711，該器件能夠非常容易地配置為同步降壓、升壓、SEPIC 和 ZETA 型DC／DC 轉換器，或配置為非同步降壓-升壓型轉換器。這款器件用高效率 P 溝道 MOSFET 取代了輸出二極管，因此提高了效率，且最大輸出電流高達 10A，從而使 LT8711 高度通用，適合多種汽車、工業、太陽能以及通用應用。

LT8711 在 4.5V 至 42V 輸入電壓范圍內運行，產生取決于外部組件選擇的輸出電壓。輸出電壓處于穩定狀態時提供15μA無負載靜態電流，從而在電池供電系統中延長了運行時間。低紋波突發模式 (Burst Mode^®) 運行在負載非常輕的情況下實現了高效率，同時保持低輸出電壓紋波。配置為同步降壓型轉換器時，LT8711 能夠以 100% 占空比運行，當用一個正在放電的電池供電時，這是一種非常有用的功能。

LT8711 提供面向輸入電壓調節的創新性 EN／FBIN 引腳電路，以避免諸如太陽能電池板等高阻抗輸入電源崩潰。這個引腳還用于可調欠壓閉鎖。固定工作頻率在 100kHz 至 750kHz 范圍內是可選的，并可同步至一個外部時鐘。其他特點包括芯片電源雙輸入、一個拓撲選擇引腳和可調軟啟動。

LT8711 采用 20 引線 TSSOP 和 3mm x 4mm QFN 封裝。擴展和工業級版本在–40°C 至 125°C結溫范圍內運行。千片批量的起始價為每片2.30 美元。如需更多信息，請登錄www.linear.com.cn／product／LT8711。

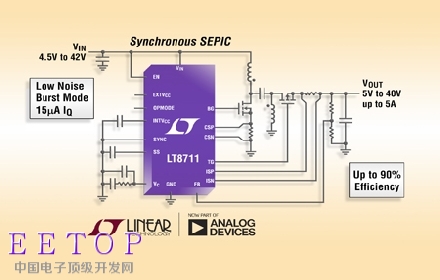

照片說明：42V 多拓撲低I_QDC／DC控制器

性能概要：LT8711

同步降壓、升壓、SEPIC 和 ZETA 型拓撲

非同步降壓-升壓型拓撲

4.5V 至 42V 寬輸入電壓范圍

低噪聲突發模式運行

突發模式運行時 I_Q很低 (工作時為 15μA)

在壓差狀態 (降壓模式) 中提供 100% 占空比

輸入電壓調節能力

2A 柵極驅動器

可調軟啟動

頻率在 100kHz 至 750kHz范圍內可編程

可同步至一個外部時鐘

20引線 TSSOP 和 3mm x 4mmQFN-20 封裝
