超高清時代來臨 集創推出4K2K 大尺寸LCD TV全系列驅動芯片
2013-12-23 16:41:36 本站原創【2013年12月23日北京訊】 北京集創北方科技有限公司 (ChipOne Technology (Beijing) Co., Ltd.) （以下簡稱集創）今日推出支持 4K2K 大尺寸LCD TV全系列驅動芯片，此次同時發布4顆LCD驅動芯片，其中包含2顆Source Driver: ICN9305，ICN9306。 2顆Gate Driver： ICN9506，ICN9508。相互搭配可以滿足市面上最新的4K2K 大尺寸LCD驅動芯片的技術要求和應用需求，同時也可滿足普通LCD 驅動芯片的技術要求和應用需求。
隨著高分辨率面板在一些設備上的應用，不少用戶對于4K2K高清液晶電視的期待也逐步升溫，但要真的達到4K2K分辨率并非那么簡單。集創這4顆支持4K2K的LCD驅動芯片都是源自業界專業開發團隊匯聚10年開發經驗全力打造而成。Timing controller通過通用的mini-LVDS接口傳輸信號，驅動芯片通過控制屏幕來完美展現畫面。4顆LCD驅動芯片具有優化的電路設計，高品質的版圖布局，更具成本競爭力的考量。 4顆LCD驅動芯片均采用成熟的Wafer制程工藝，嚴格的成本控制設計理念，嚴苛的產品驗證，是LCD TV驅動極具競爭力的產品。
2顆Source Driver為 mini-LVDS 標準的物理接口增加了通用性和可靠性。在設計中可以支持到330MHz工作頻率，具有低功耗、低EMI的特點。采用18V制作工藝，在常用的16.5V AVDD下有更多的彈性空間讓設計者來優化TV的對比度或設計要求，支持全壓和半壓架構。8 bit的電壓調節，高精度的灰階電壓輸出，保證優異的畫面品質展現。可以實現點翻轉、列翻轉、塊反轉和行翻轉驅動方式的選擇滿足液晶特性的需求。
2顆Gate Driver都采用40V高壓CMOS制作工藝，支持雙向移位功能，最大工作頻率可以達到200KHz，多顆級聯使用滿足不同分辨率使用要求、降低了復雜性和成本，同時提高了可靠性。
4顆LCD驅動芯片都通過了極其嚴苛的ESD驗證，可在極端的高低溫環境下執行Timing controller的顯示指令。 支持 –40ºC 至 85ºC 的工業級工作溫度范圍，采用符合 RoHS 要求的 COF 封裝。現Sample 已驗證完成。

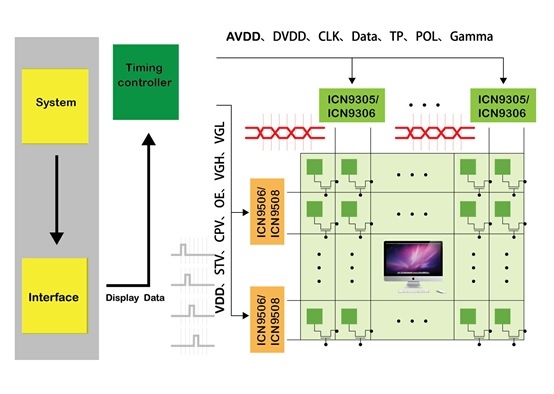

示意圖說明：驅動芯片配合Timing controller 工作原理
性能概要：ICN9305
l Mini-LVDS接口
l 1032/1026/966/960關鍵詞：
