Linear 推出 LDO+ 系列最新成員 LT3090
2013-09-27 21:59:17 本站原創凌力爾特公司 (Linear Technology Corporation) 推出 LDO+™ 系列最新成員 LT3090，該器件是一款 600mA 低壓差負線性穩壓器，可提供低噪聲、軌至軌電壓工作、精準可編程電流限制和雙向輸出電流監視器。該器件能補償電纜壓降，可非常容易地并聯以實現更大的電流或更強的 PCB 散熱，也可配置為浮置三端穩壓器。LT3090 的輸入電壓范圍為 -1.5V 至 -36V。用單個電阻器可設定 0V 至 -32V 的可調軌至軌輸出電壓，壓差電壓僅為 300mV (滿負載時的典型值)。該器件具備已微調和準確度為 ±1% 的 50μA 電流源基準，并在整個電壓、負載和溫度變化范圍內提供 ±2% 的輸出電壓容限。由于該器件的單位增益電壓跟隨器架構，所以其輸出電壓調節、帶寬、瞬態響應和輸出噪聲 (在 10Hz 至 100kHz 帶寬范圍內為 18μVRMS) 不受輸出電壓影響。LT3090 非常適用于負邏輯電源、低噪聲儀表和 RF 電源、堅固的工業電源以及后穩壓開關電源。
LT3090 可用小型、低成本陶瓷電容器等多種輸出電容來實現卓越的穩定性。該器件在采用最小值為 4.7μF 的輸出電容器時可穩定。單個電阻器調節精準可編程電流限制。該器件的雙極性電流監視器提供或吸收與輸出電流成比例的電流，對系統監視是十分有用。 LT3090 的雙向停機能力允許該器件以正或負邏輯電平工作。此外，LT3090 的準確停機門限使可編程 UVLO 門限能用于穩壓器的輸入電源或用于正的系統電源電壓。該 IC 的內部保護電路包括具折返的精準電流限制和具遲滯的熱停機。在雙極性電源應用中，該穩壓器的負載返回到正電源，OUT 引腳可以拉至高于 GND 多達 40V，而且仍將允許 LT3090 安全地啟動。
LT3090 采用扁平 (0.75mm) 3mm x 3mm 10 引線 DFN 和 12 引線 MSOP 封裝，兩種封裝均有底面導熱焊盤。E 級和 I 級工作節溫范圍為 -40°C 至 +125°C，H 級為 -40°C 至 +150°C，MP 級規定為 -55°C 至 +150°C 的最寬工作結溫范圍。E 級版本的千片批購價為每片 2.15 美元，所有器件都有現貨供應。

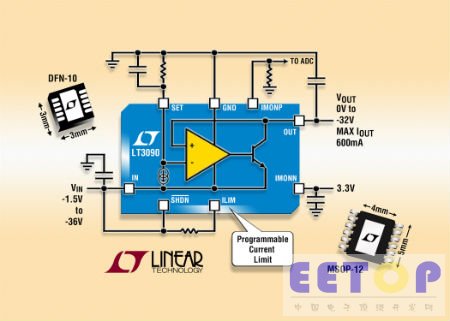

照片說明：600mA 負 LDO
性能概要：LT3090
· 輸出電流：600mA
· 用單個電阻器設定輸出電壓
· 50μA SET 引腳電流：初始準確度為 ±1%
· 可編程“磚墻”電流限制
· 雙極性輸出電流監視器
· 可并聯以實現更大的電流和更強的散熱
· 低壓差電壓：300mV
· 低輸出噪聲：18μVRMS (10Hz 至 100kHz)
· 可配置為三端浮置穩壓器
· 寬輸入電壓范圍：-1.5V 至 -36V
· 軌至軌輸出電壓范圍：0V 至 -32V
· 正 / 負停機邏輯或 UVLO
· 具折返的內部備份電流限制
· 采用 4.7μF 最小值輸出電容器可穩定
· 采用陶瓷或鉭電容器可穩定
· 反向輸出保護
· 耐熱情能增強型 12 引線 MSOP 和 10 引線 3mm x 3mm x 0.75mm DFN 封裝
