Linear 推出通用的高壓降壓型開關電容器轉換器 LTC3255
2013-09-26 22:53:08 本站原創凌力爾特公司 (Linear Technology Corporation) 推出通用的高壓降壓型開關電容器轉換器 LTC3255，該器件提供高達 50mA 的輸出電流。在輸入電壓超過輸出電壓雙倍的應用中，充電泵提供了幾乎為同等線性穩壓器的雙倍效率，并為替代開關 DC/DC 穩壓器提供了一個節省空間和無電感器的解決方案。LTC3255 從范圍為 4V ~ 48V 和容限為 +60V / -52V 的輸入產生穩壓輸出 (2.4V ~ 12.5V 可調)。在無負載時，突發模式 (Burst Mode®) 工作將VIN 靜態電流降至 16μA，2:1 的電容充電泵增強了輸出電流能力，使輸出電流能達到約為輸入電流的雙倍。LTC3255 非常適用于各種應用，例如工業控制、工廠自動化、傳感器和監察控制以及數據采集 (SCADA) 系統、內務處理電源、以及用于 4mA 至 20mA 電流環路的電流提升型電壓穩壓器。
LTC3255 或者以 2:1 或 1:1 的轉換比作為通用降壓型充電泵工作，或者作為電流倍增并聯穩壓器工作。在正常模式時，轉換比是基于 VIN、VOUT 和負載情況選擇，轉換模式之間的切換是自動的。在并聯模式時，該器件被強制進入 2:1 模式，使 LTC3255 能從電流源輸入并以接近兩倍輸入電流的負載端電流提供穩定輸出電壓。例如，這種功能使 4mA 電流環路能以 3.3V 穩定輸出電壓給 7.4mA 負載連續供電。LTC3255 能承受低至 -52V 的反極性輸入電源和輸出短路而不會損壞。包括輸出電流限制和過熱保護的安全功能進一步增強了堅固性。
LTC3255 采用扁平 (0.75mm) 3mm x 3mm 10 引線 DFN 和 10 引線 MSOP 封裝，兩種封裝均有底面金屬焊盤以提高熱性能。E 級和 I 級版本的工作結溫范圍為 -40°C 至 +125°C。H 級版本在 -40°C 至 +150°C 的溫度范圍內工作，高可靠性 MP 級版本規定的溫度范圍為 -55°C 至 +150°C。E 級版本的千片批購價為每片 2.30 美元，所有器件都有現貨供應。

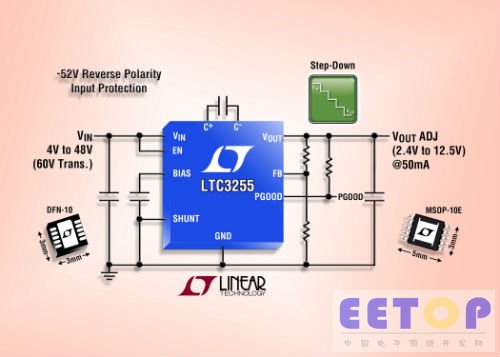

照片說明：高壓降壓型充電泵
性能概要：LTC3255
· 輸入電壓范圍：4V 至 48V
· 可調穩定輸出：2.4V 至 12.5V，最大值為 50mA
· 在無負載和穩壓情況下，靜態電流為 16μA
· 反極性輸入保護直至 -52V
· 具自動模式切換的多模式充電泵 (2:1、1:1) 在寬 VIN 范圍內保持穩定
· 輸入電壓并聯模式實現電流饋送應用
· 電源良好輸出
· 過熱和短路保護
· 工作結溫：最大值為 150°C
· 耐熱性能增強型 10 引線 MSOP 和 10 引線 (3mm x 3mm) DFN 封裝
