凌力爾特公司 (Linear Technology Corporation) 推出超高動態范圍 RF 下變頻混頻器 LTC5551，該器件適用于需要最佳性能的應用。LTC5551 提供非常高的 +36dBm IIP3 (輸入三階截取)線性度、以及可與最高的 IIP3 可用無源混頻器相媲美的 9.7dB 低噪聲指數。與一般具 7dB 至 9dB 轉換損耗的無源混頻器不同，LTC5551 具有 2.4dB 轉換增益，從而極大地改善了接收器的動態范圍。該器件還能提供很寬的 RF 頻率范圍，可工作在 300MHz 至 3.5GHz。

此外，無源混頻器需要高 LO (本機振蕩器) 驅動以達到聲稱的 IIP3。LTC5551 集成了僅需 0dBm 驅動電平的 LO 緩沖器，因此最大限度地減小了外部電路并降低了成本。由于在用戶接收器中消除了大功率 LO 信號，所以 LTC5551 極大地減少了潛在和不想要的輻射，從而簡化了濾波和 RF 屏蔽要求。

LTC5551 憑借其 +18dBm 的高 1dB 壓縮點確保了穩健的無線電性能。RF 和 LO 輸入都集成了平衡-不平衡變換器，可進一步降低成本并減少外部組件，同時也簡化了設計任務。該混頻器由單一 3.3V 電源供電，消耗 204mA 電流，從而能以極低的功率提供高性能。如果需要，該混頻器還可通過 ISEL 引腳提供控制的低功率模式。在這種模式時，電流消耗可降低 30%，達到 142mA，代價是 IIP3 略受影響，降至 +29.3dBm。

對于暴露在強干擾源下的眾多任務關鍵型高性能應用來說，這款混頻器的上佳性能是理想的選擇，例如：多載波 GSM、4G LTE 和 LTE 高級版多模式基站、點對點回程、軍用通信、無線直放站、公共安全無線電、VHF/UHF/白頻段廣播接收機、雷達和航空電子。

該混頻器可方便地采用使能控制引腳關機。當停用時，該 IC 吸取 100μA 最大備用電流。該器件在 500ns 時間內接通和斷開，適用于突發模式接收器。LTC5551 規定在 -40°C 至 105°C 的外殼溫度范圍內工作。該混頻器具有最小的外部電路，采用 16 引線 4mm x 4mm QFN 封裝，可組成占板面積非常緊湊的解決方案。LTC5551 的千片批購價為每片 7.25 美元，已開始批量供貨。

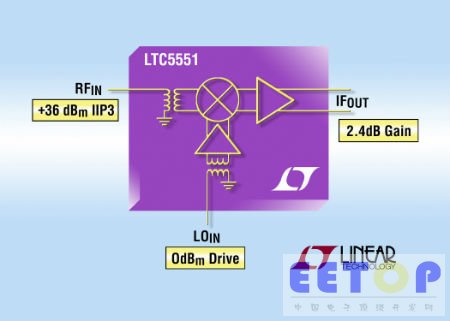

照片說明：LTC5551 超高 IIP3 和高增益 RF 混頻器

性能概要：LTC5551

· 工作頻率：300MHz 至 3.5GHz

· IIP3：+36dBm

· 轉換增益：2.4dB

· 噪聲指數 (NF)：9.7dB

· LO 驅動電平：0dBm
