凌力爾特公司 (Linear Technology Corporation) 推出高效率、2.25MHz 同步雙輸出降壓型穩壓器 LTC3607，具有峰值電流模式架構。LTC3607 采用 3mm x 3mm QFN 或耐熱性能增強型 MSOP-16 封裝，在輸出電壓低至 0.6V 時，每個通道可提供高達 600mA 的連續輸出電流。LTC3607 的輸入電壓范圍為 4.5V 至 15V，從而適用于兩節鋰離子電池應用以及 5V 和 12V 中間總線系統。其 2.25MHz 的恒定開關頻率是可同步的，允許使用纖巧、低成本的電容器和電感器。

LTC3607 的每個通道都采用了內部開關，以提供高達 96% 的效率。其峰值電流模式架構提供了卓越的電壓和負載瞬態響應。該器件的兩個通道以 180o 反相運行，從而最大限度地減小了輸入電容的尺寸。突發模式 (Burst Mode®) 工作最大限度地提高了輕負載時的效率，無負載時僅需要 55μA 電流，從而使該器件非常適用于要求最長電池運行時間以及卓越的輕負載瞬態響應之應用。就要求盡可能最低噪聲的應用而言，LTC3607 可配置為以脈沖跳躍模式運行，從而降低了噪聲和潛在的 RF 干擾。其他特點包括電源良好電壓監視器、內部補償、每個通道獨立的軟啟動功能以及短路保護。

LTC3607EUD 采用 3mm x 3mm QFN-16 封裝;在有引線的版本中，LTC3607EMSE 采用耐熱性能增強型 MSOP-16 封裝。兩款器件的千片批購價分別為 2.35 美元和 2.45 美元。工業級版本 LTC3607IUD 和 LTC3607IMSE 保證工作在 -40°C 至 125°C 的工作結溫范圍，千片批購價分別為 2.59 美元和 2.70 美元。所有版本均有現貨供應。

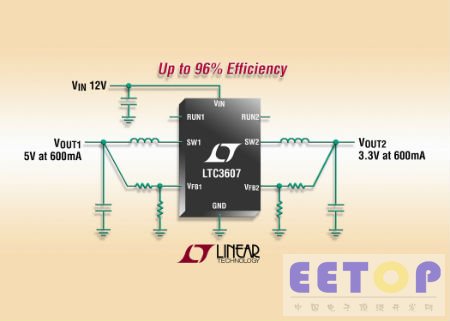

照片說明：15V、雙輸出 600mA 單片同步降壓型穩壓器

性能概要：LTC3607

· 高效率：達 96%

· 低靜態電流：55μA (總值)

· 2.25MHz 恒定頻率操作

· 低壓差工作：100% 占空比

· < 30mVP-P 的低紋波突發模式工作

· 峰值電流模式控制架構用于實現卓越的電壓和負載瞬態響應

· 寬輸入電壓范圍：4.5V 至 15V

· 每通道 600mA 的額定輸出電流

· 0.6V 基準允許低輸出電壓

· ±1.5% 輸出電壓準確度

· 超低停機電流：IQ < 1μA

· 內部補償

· 電源良好輸出

· 頻率同步 (1MHz 至 4MHz)

· 每個通道均有獨立的內部軟啟動

· 小型 16 引線耐熱性能增強型扁薄 QFN (3mm x 3mm) 和 MSE 封裝
