ADI推出兩款DOCIS 3.0兼容型RF DAC
2012-10-29 21:37:00 本站原創
ADI公司高速DAC部門的營銷經理Carlton Lane表示：“AD9129 RF DAC利用ADI的四開關專利架構，合成完整的直流至1.4 GHz基帶輸出頻譜，這將大幅簡化并改進下游DOCSIS 3.0兼容型發射器設計。這款DAC全新的性能水平和功能可讓電纜基礎設施設備制造商部署尺寸更小、僅三分之一功耗的完整下游信號鏈，并且使用的信號鏈元器件數目更少。這些都是當今CMTS服務環境下重要的設計考慮因素。”
有關AD9129 14位 RF DAC
AD9129 RF DAC具有業界領先的直接RF頻率合成性能，整個輸出頻譜的輸出損耗最小。該器件還支持雙沿時鐘操作，配置為混合模式或2x插值模式時，能有效提升轉換器更新速率至5.6 GSPS。它的高動態范圍和寬帶寬特性可產生高達4.2 GHz的多載波。該器件在全速2.8 GSPS DAC更新速率下的功耗僅為1.1 W。
AD9129集成雙端口、源同步LVDS(低壓差分信號)接口，簡化了與主機FPGA或ASIC的數據接口。片內DLL(延遲鎖定環)優化不同時鐘域之間的時序，同時SPI(串行外設接口)用于配置AD9129并監控回讀寄存器的狀態。
AD9129/19單通道DAC的特性和優勢：
· DAC更新速率高達5.6 GSPS
· 直接RF頻率合成(2.8 GSPS數據速率)
o 直流至1.4 GHz(基帶模式)
o 直流至1.0 GHz(2X插值模式)
o 1.4至4.2 GHz(混合模式)
· 1至158個DOCSIS 3.0載波：8 QAM載波ACLR = > 69 dBc
· 可旁通的2x插值濾波器
· 單/多載波IF或RF頻率合成
· 低功耗：1.1 W(2.8 GSPS);1.3 W(5.6 GSPS)

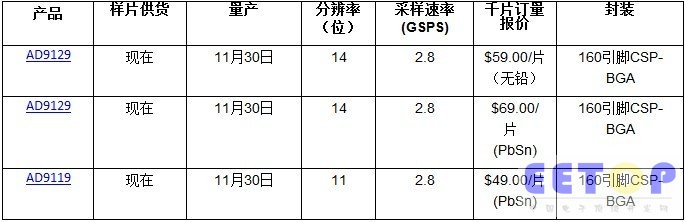

報價、供貨與配套產品
ADI的其他AD9129 RF DAC補充器件包括ADF4351寬帶PLL(鎖相環)，用作DAC時鐘，以及ADCLK925低抖動時鐘緩沖器。
