特瑞仕半導體推出LDO電壓調整器XC6603/XC6604
2012-02-03 21:00:06 本站原創XC6603/XC6604系列產品是能從低電壓0.5V開始工作的低導通電阻1A高速LDO電壓調整器XC6602的姊妹產品。最適用于需要在低電壓區域高效率地輸出大電流的應用目的。
偏置電壓范圍在2.5V～6.0V之間、輸入電壓范圍在0.5V～3.0V之間，作為選購項目，輸出電壓可以在0.5V～1.8V的范圍內以0.1V的間隔選擇。通過內置N溝道驅動器，實現了超低導通電阻，下降電壓在1A的輸出電流時為162mV (VOUT=1.2V,VBIAS=3.3V)。通過外置2.2μF的陶瓷輸出電容能得到穩定的輸出電流。

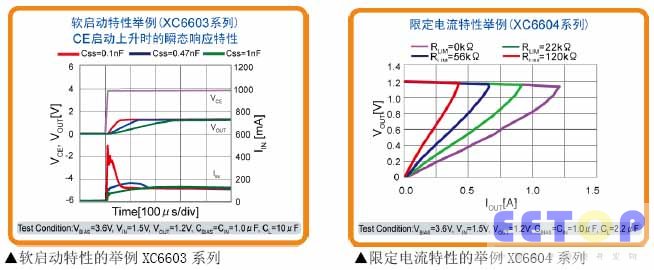

軟啟動電路能防止在IC啟動時從VIN到VOUT流出的沖擊電流、抑制由沖擊電流帶來的VIN端的電壓變動。XC6602、XC6604系列產品的軟啟動時間在內部設置為430μA(TYP.)，而XC6603系列產品能用外置電容(CSS)延長軟啟動時間。
雖然在內部設置了各個系列產品的過電流保護電路的限定電流值為1.3A(TYP.)、XC6604系列產品可以配合所需要的電流范圍用外置電阻(RLIM)任意地設置。
另外，作為保護功能還搭載了過電流保護電路（反饋），過熱保護電路(TSD)、低電壓欠壓鎖閉電路(UVLO)。
配合用途可以從小型封裝USP-6C、SOT-26W中選擇封裝組件。是符合EU RoHS規格、無鉛、注重環保的產品。
【XC6603/XC6604 系列特點】
采用了N 溝道MOSFET 驅動器的1A 高速LDO 電壓調整器
超低導通電阻、下降電壓為 162mV@1A （VOUT=1.2V、VBIAS=3.3V）
搭載了CL 放電功能、軟啟動功能（附帶外部調整功能: XC6603 系列產品）
搭載了過電流保護電路（附帶外部調整功能: XC6604 系列產品）
