特瑞仕半導體推出400mA的同步整流降壓DC/DC轉換器XC9244/XC9245系列產品
2011-07-31 18:17:09 本站原創日本東京，特瑞仕半導體 (TOREX SEMICONDUCTOR LTD.) 推出400mA的同步整流降壓DC/DC轉換器XC9244/XC9245系列產品。
XC9244/XC9245系列產品是輸出電流為400mA的同步整流降壓DC/DC轉換器。采用超小型封裝USPN-6，外掛元件只需線圈和電容，有利于縮小實裝面積、節省空間。
工作電壓范圍在2.3V～6.0V之間。輸出電壓能以0.05V的間隔在0.8V～4.0V（精度±2.0%）的范圍之間選擇。PWM控制的XC9244系列產品以穩定的開關頻率把輸出紋波控制在極小的范圍；PWM/PFM自動轉換控制的XC9245系列產品在整個負載區域內實現了高效率和低輸出紋波。
各個系列產品都內建高速軟啟動功能，在0.25ms（TYP.）之內迅速地提高輸出電壓。CL高速放電功能在待機時使VOUT-VSS之間的內部開關導通，CL儲存的電荷迅速放電，有效地防止后續應用設備的錯誤工作。待機時的消耗電流低於1.0μA以下。此外，內建限定電流（700mA MIN.）的保護功能，以及輸入電壓在2.25V (MAX.)以下時強制內部驅動晶體管OFF的UVLO功能。
【XC9244/XC9245系列特點】

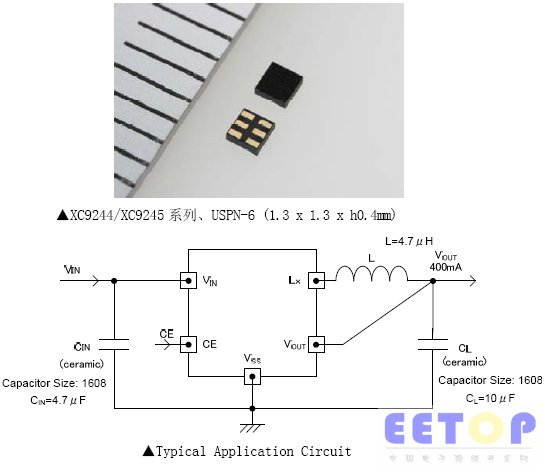

封裝組件的尺寸采用超小型USPN-6（1.3 x 1.3 x h0.4mm）。
能穩定地高効率（90％ TYP.）驅動。
振蕩頻率為1.2MHz，外掛元件能選擇3.2 x 3.0 x h1.2mm型的線圈和1608型的電容。
工作電壓范圍在2.3V～6.0V之間。輸出電壓范圍在0.8V～4.0V（精度±2.0%）之間，間隔為0.05V。
搭載高速軟啟動功能、CL高速放電功能、電流限制以及UVLO功能。
