Linear推出高效率、雙通道單片同步降壓型穩壓器LTC3634
2011-07-04 21:24:28 本站原創凌力爾特公司 (Linear Technology Corporation) 推出高效率、雙通道單片同步降壓型穩壓器 LTC3634，該器件為 DDR1、DDR2 和 DDR3 SDRAM 控制器提供電源和總線終端軌。LTC3634 在 3.6V 至 15V 的輸入電壓范圍內工作，從而非常適用于雙節鋰離子電池應用以及 5V 和 12V 中間總線系統。LTC3634 采用獨特的恒定頻率 / 受控接通時間、電流模式架構，這種架構非常適用于從一個 12V 輸入電源以高開關頻率給 DDR 應用供電。其終端電壓 VTT 設定為 VDDQ 的 1/2，可低至 0.6V，準確度為 ±1.6%。單片設計和高達 4MHz 的開關頻率相結合，允許使用纖巧、低成本電容器和電感器，可為 DDR 電源應用提供一種非常緊湊和高效率的解決方案。
LTC3634 的每個通道采用了 RDS(ON) 僅為 65mΩ 和 130mΩ 的內部開關，以提供高達 95% 的效率。兩個通道以 180° 反相工作，從而最大限度地減小了輸入和輸出電容的尺寸。一個能驅動 10mA 負載的內置緩沖器也提供了一個等于 VDDQ/2 的低噪聲基準輸出 (VTTR)。其他特點包括電源良好電壓監視器、輸入過壓和過熱保護以及短路保護。
LTC3634EUFD 采用 4mm x 5mm QFN-28 封裝，而 LTC3634EFE 采用 28 引線 TSSOP 封裝。兩款器件的千片批購價分別為每片 4.25 美元和 4.40 美元。工業級版本 LTC3634IUFD 和 LTC3634IFE 保證工作在 -40°C 至 125°C，千片批購價分別為每片 4.72 美元和 4.89 美元。如需更多信息，請登錄 www.linear.com.cn/product/LTC3634。

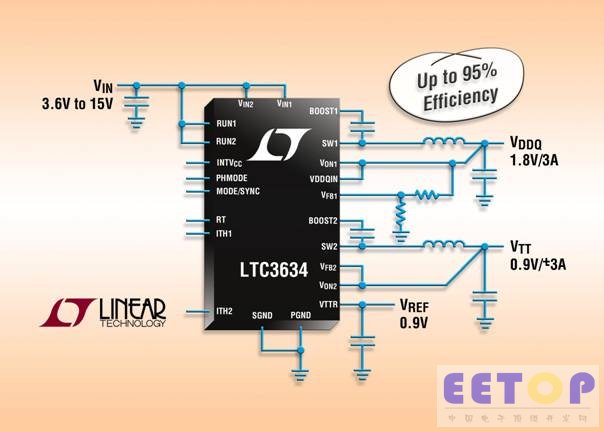

照片說明：適用于 DDR 存儲器的 15V、雙通道 3A 單片同步降壓型轉換器
性能概要：LTC3634
·3.6V 至 15 V 的輸入電壓范圍
·VDDQ、VTT、VTTR 輸出
·高達 ±3A 的輸出電流
·高達 95% 的效率
·通道之間可選 90° / 180° 相移
·可調開關頻率：500kHz 至 4MHz
·10mA 緩沖式 VTTR = VDDQ/2 = VTT 基準
·在 0.75V 時準確度為 ±1.6% 的 VTTR
·最佳 VOUT 范圍：0.6V 至 3V
·電流模式工作實現卓越的電壓和負載瞬態響應
·外部時鐘同步
·短路保護
·輸入過壓和過熱保護
·電源良好狀態輸出
·采用 (4mm x 5mm) QFN-28 和耐熱增強型 28 引線 TSSOP 封裝
