Vishay發布新款I(lǐng)FSC系Vishay發布新款I(lǐng)FSC系列低外形、高電流電感器感器

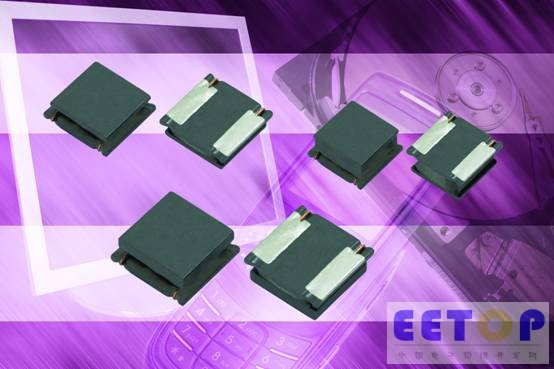

2011-04-26 13:46:56 本站原創日前，Vishay Intertechnology, Inc.（NYSE 股市代號：VSH）宣布，推出采用0806、1008、1111和1515外形尺寸的新系列低外形、高電流電感器---IFSC。IFSC器件具有低至1.0mm的超薄外形和高的最大頻率，提供0.47µH～47.0µH的標準感值。
今天發布的IFSC電感器的頻率高達5.0MHz，在LCD顯示器、硬盤驅動器、數碼視頻攝像頭、智能手機、平板電腦和PDA，低外形、高電流的電源，以及負載點（POL）轉換器等終端產品中可用做DC/DC轉換器應用的高效能、節省空間和能源的解決方案。
這些器件的感值為0.47µH～47.0µH，飽和電流從0.235A至5.5A，典型DCR為17mΩ～2367mΩ，最大DCR為22mΩ～2840mΩ。
新電感器符合RoHS指令，是100%無鉛的。這些帶屏蔽器件的工作溫度為-55℃～+125℃，對熱沖擊、潮濕、機械沖擊和振動具有良好的抵御能力。
器件規格表：
|
型號 |
IFSC-0806AZ-01 |
IFSC-1008AB-01 |
IFSC-1111AB-01 |
IFSC-1111AZ-01 |
IFSC-1515AH-01 |
|
占位 (mm) |
1.6 x 2.0 |
2.0 x 2.5 |
2.9 x 2.9 |
2.9 x 2.9 |
3.8 x 3.8 |
|
外形 (mm) |
1.0 |
1.2 |
1.2 |
1.0 |
1.8 |
|
頻率 |
最高5.0 MHz |
最高5.0 MHz |
最高5.0 MHz |
最高5.0 MHz |
最高5.0 MHz |
|
感值 (µH) |
1.0～22.0 |
0.47～22.0 |
2.2～22.0 |
1.0 ～ 47.0 |
0.56 ～ 47.0 |
|
飽和電流 (A) |
0.43 ～ 1.88 |
0.56 ～ 3.9 |
0.55 ～ 1.7 |
0.235 ～ 1.5 A |
0.56 ～ 5.50 |
|
典型 DCR (mΩ) |
96 ～ 2367 |
25 ～ 910 |
82 ～ 630 |
55 ～ 1800 |
17 ～ 495 |
|
最大 DCR (mΩ) |
115 ～ 2840 |
29 ～ 1050 |
98 ～ 756 |
68 ～ 2050 |
22 ～ 594 |
新電感器現可提供樣品，并已實現量產，大宗訂貨的供貨周期為八周到十周。
