Vishay推出2顆適用于便攜式電子產品中DC／DC轉換的新系列超薄功率電感器
2017-04-21 21:26:51 未知 |

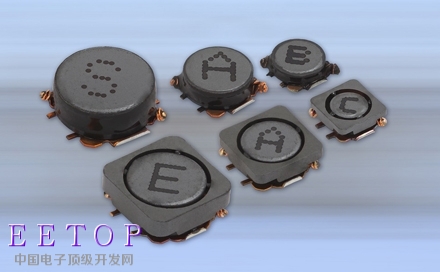

Vishay Intertechnology, Inc.（NYSE 股市代號：VSH）宣布，推出2顆適用于便攜式電子產品中DC/DC轉換的新系列超薄功率電感器---IFL和IFLS系列。Vishay Dale IFL和IFLS系列器件的外形尺寸為1212、1616和2020，高度為1.0mm，最大電感為100μH，這個數值通常是尺寸更大的器件才能達到。
今天發布的這些器件尺寸小、電感值高，頻率可達5MHz，為筆記本電腦、桌面PC和服務器，超薄、大電流的電源和負載點(POL)轉換器，以及用于分布式電源和FPGA的DC/DC轉換器提供了節省空間的解決方案。
IFL和IFLS系列器件采用鐵氧體磁芯，涂聚亞安酯的銅線和環氧樹脂膠粘劑。無屏蔽的IFL系列的典型DCR從42mΩ到2460mΩ，額定飽和電流達7.5A。帶屏蔽的IFLS系列可保護臨近的元器件免受磁輻射的影響，典型DCR從43mΩ到1730mΩ，額定電流為3.8A。所有這些器件均符合RoHS，工作溫度范圍-40℃～+105℃。
器件規格表：
產品編號 | IFL-1212AZ | IFL-1616AE | IFL-2020BZ | IFLS-1212AB | IFLS-1616AE | IFLS-2020BZ |
外形尺寸 | 1212 | 1616 | 20202 | 1212 | 1616 | 2020 |
高度 | 1.0 | 1.5 | 2.0 | 1.2 | 1.5 | 2.0 |
電感 (μH) | 1.0～22 | 1.0～100 | 0.47～ 100 | 1.0～33 | 1.0～100 | 1.0～68 |
典型DCR (mΩ) | 64～1000 | 48～2460 | 42～1440 | 55～1210 | 43～1730 | 43～650 |
最大DCR (mΩ) | 77～1200 | 58～2952 | 50～1728 | 66～1452 | 52～2076 | 52～780 |
熱額定電流 (A) | 0.40～1.70 | 0.25～1.85 | 0.40～2.60 | 0.25～1.80 | 0.30～2.30 | 0.50～2.60 |
飽和電流 (A) | 0.33～1.50 | 0.33～3.60 | 0.55～7.50 | 0.26～1.50 | 0.27～2.30 | 0.46～3.80 |
帶屏蔽 | No | No | No | Yes | Yes | Yes |
IFL和IFLS系列電感器將在2017年一季度提供樣品，并實現量產，大宗訂貨的供貨周期為十周。
