Vishay VY1和VY2系列瓷片電容器新增Mini Size系列
2017-04-20 14:38:55 未知 |
Vishay Intertechnology, Inc.（NYSE 股市代號：VSH）宣布，常用的VY1和VY2系列交流線路瓷片安規電容器新增采用Y5V陶瓷電介質的Mini Size系列產品--- VY1…Y5V和VY2…Y5V。Vishay BCcomponents VY1…Y5V和VY2…Y5V的直徑只有7.5mm，節省空間，降低成本，提高可靠性，分別適用于Class X1 (760VAC) / Y1 (500VAC) 和Class X1 (440VAC) / Y2 (300VAC) 應用，符合IEC 60384-14.4。
今天發布的器件使用Y5V電介質，這種電介質具有較高的介電常數，能在不損失電容值的情況下減小器件的直徑。
VY1…Y5V和VY2…Y5V適用于小型電源、家用自動設備的電源適配器、電能表、家用電器、消費電子和工業設備中的RFI和交流線路濾波。Mini Size系列安規電容器的電容從1000pF到10,000pF，公差為±20%，可在-40℃～+125℃溫度范圍內工作。

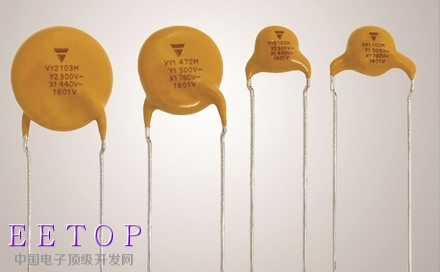

器件由鍍銀的瓷片和直徑0.6mm的鍍錫覆銅鋼連接引線組成。電容器有豎直 (直插) 彎腳引線或直引線，VY1…Y5V的引線間距為10mm或12.5mm，VY2…Y5V的引線間距為5.0mm、7.5mm、10.0mm或12.5mm。電容器符合RoHS和Vishay綠色標準，無鹵素，外殼采用符合UL 94 V-0的耐火環氧樹脂制造。
VY1和VY2系列 (包括VY1…Y5V和VY2…Y5V) 的器件規格表：
系列 | VY1 | VY2 | ||||||
陶瓷類別 | 1 | 2 | 1 | 2 | ||||
陶瓷電介質 | N750 (U2J) | Y5S, Y5U, Y5V | N750 (U2J) | Y5S, Y5U, Y5V | ||||
電壓 (VAC) | 500 | 760 | 500 | 760 | 300 | 440 | 300 | 440 |
最小電容 (pf) | 10 | 33 | 10 | 68 | ||||
最大電容 (pf) | 22 | 4700 | 47 | 10,000 | ||||
安裝 | 插件式 | |||||||
VY1…Y5V和VY2…Y5V現可提供樣品，并已實現量產，大宗訂貨的供貨周期為六周。
