Linear推出高效率同步降壓型穩壓器LTC3614

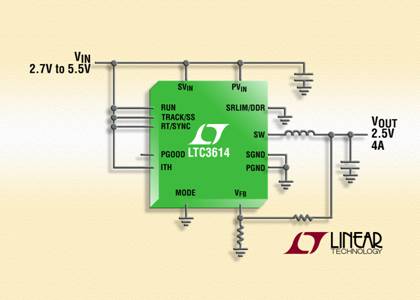

2010-04-16 15:03:06 本站原創Linear推出高效率同步降壓型穩壓器 LTC3614，該器件采用恒定頻率、電流模式架構，能夠實現高達 4MHz 的開關頻率。低電阻內部開關允許采用 3mm x 5mm QFN 封裝的 LTC3614 提供高達 4A 的連續輸出電流，而且其低壓差工作允許輸出電壓范圍為 0.6V 至僅比 VIN 低數 mV。LTC3614 在 2.25V 至 5.5V 的輸入電壓范圍內工作，從而非常適用于單節鋰離子電池應用以及 3.3V 或 5V 中間總線系統。其開關頻率從 300kHz 至 4MHz 是用戶可編程的，因而允許使用纖巧、低成本電容器和電感器。
LTC3614 采用 RDS(ON) 僅為 25mΩ 和 35mΩ 的內部開關，提供高達 95% 的效率。突發模式 (Burst Mode®) 工作將無負載靜態電流降至僅為 75uA，從而最大限度地提高了電池供電應用的輕負載效率和運行時間?？烧{突發模式箝位使設計師能夠優化輕負載效率。就需要最低噪聲的應用而言，LTC3614 可以配置為以脈沖跳躍或強制連續模式運行，從而降低了噪聲和潛在的 RF 干擾。此外，可編程開關轉換率可以進一步減輕對潛在噪聲的擔憂。LTC3614 還提供了跟蹤功能以及 DDR 存儲器模式，在這種模式時，該器件可以提供/吸收 ±3A 電流。其它特點包括：可選有源電壓定位 (Active Voltage Positioning)、一個電源良好 (Power Good) 電壓監視器、外部同步功能和熱保護。
LTC3614EUDD 采用 3mm x 5mm QFN-24 封裝，已開始供貨。以 1,000 片為單位批量購買，每片價格為 3.45 美元。工業級版本 LTC3614IUDD 在 -40°C 至 125°C 的工作結溫范圍內保證達到性能規格要求，千片批購價為每片 4.06 美元。
性能概要：LTC3614
4A 輸出電流
2.25V 至 5.5V 的輸入電壓范圍
輸出電壓范圍：0.6V 至 VIN
可調開關頻率：高達 4MHz
低輸出紋波 (<20mVPK-PK) 突發模式工作：IQ = 75μA
±1% 的輸出電壓準確度
高效率：高達 95%
在開關節點上的可編程轉換率降低噪聲和 EMI
可選有源電壓定位 (AVP) 具內部補償
可選脈沖跳躍 / 強制連續 / 具可調突發箝位的突發模式工作，
可編程軟啟動
用于啟動跟蹤或外部基準的輸入
DDR 存儲器模式，IOUT = ±3A
采用 24 引腳 3mm x 5mm QFN 耐熱增強型封裝
公司網址：www.linear.com.cn
